Generalități. Capsula CDB 493 conține un numărător cu patru celule basculante bistabile stăpân-sclav (fig. 1 a). Trei dintre ele (B, C și D) sunt interconectate în tern, formând un numărător divizor prin 8. Al patrulea bistabil (A) se utilizează ca divizor cu 2 sau interconectat exterior în serie cu celelalte (rezultă un divizor prin 16). Sunt prevăzute două intrări de numărare (pinul 14 pentru celula A și pinul 1 pentru celula B). De asemenea, ieșirile Q ale bistabilelor sunt accesibile prin intermediul pinilor 8, 9, 11 și 12.
Aducerea la zero a numărătorului (toate cele 4 bistabile) se realizează prin intermediul pinilor 2 și 3.
Alimentarea se face de la o sursă de 5 V ±5% («+» la pinul 5 și «-» la pinul 10).

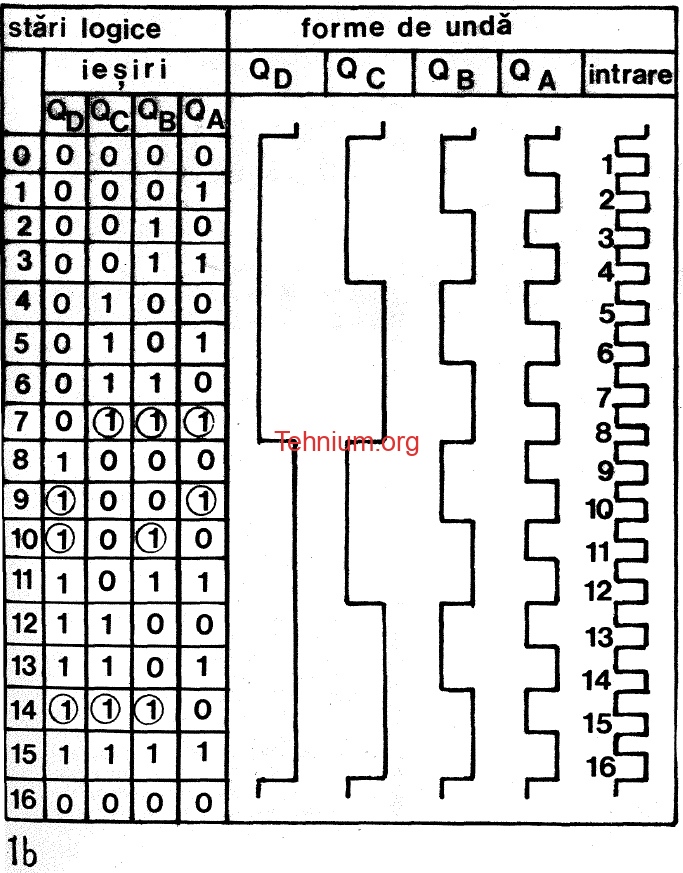

Pentru a înțelege mai bine funcționarea în timp a numărătorului se dau cele 16 stări succesive (fig. 1 b).
Această tabelă de adevăr va folosi la explicarea funcționării divizoarelor prin 7, 9, 10 și 14, realizate cu ajutorul capsulei CDB 493 E (figurile 2, 3, 4 și 5).
Aplicații. Numărătorul CDB 493 intră în componența aparaturii cu afișaj numeric, a programatoarelor, în memorii, sintetizoare de frecvență, calibratoare cu cuarț, automate telegrafice, generatoare de funcții etc.
O aplicație imediată o reprezintă divizoarele de frecvență. Dispunând de 4 circuite basculante bistabile, se poate realiza orice divizor printr-un număr întreg între 1 și 16 (2⁴).
În continuare se dau câteva numărătoare (divizoare) cu ajutorul cărora se pot realiza calibratoare cu diferite cristale de cuarț.

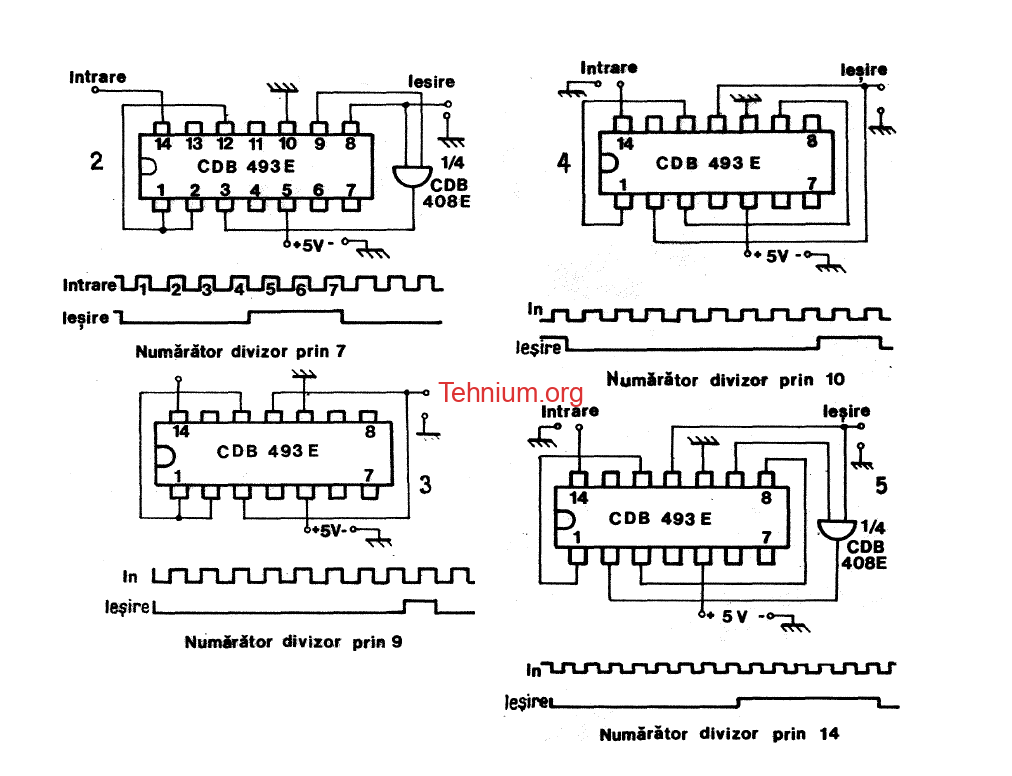

Figura 2 reprezintă schema unui numărător divizor prin 7. Pentru a număra până la 7 (revenind apoi în starea zero) s-au prevăzut niște reacții exterioare. Acestea se realizează în așa fel încât în starea 7 cele două intrări de aducere la zero să capete simultan nivelul logic 1. Din tabelul de adevăr se observă că starea 7 se caracterizează prin nivel logic 1 la ieșirile QA, QB și QC. Trebuie realizat un decodificator al acestei stări. Un circuit ȘI cu 3 intrări ar rezolva situația, dar este neeconomic. De aceea se preferă folosirea unui circuit ȘI cu 2 intrări, conectat între terminalele QB și QC (2). Ieșirea QA se leagă direct la R₀ (1). În starea 6 apare nivel logic 1 la R₀ (2); QB și QC au nivel logic 1. Aducerea la zero are loc la începutul stării 7, când bistabilul A trece în starea 1. După aceea ciclul se repetă.
În același mod se poate realiza un numărător (divizor) prin 9 (fig. 3). Pentru a aduce la zero cele 4 bistabile, se decodifică starea 1 de la ieșirile QA și QD . După cum se observă, această combinație nu apare la nici o stare anterioară (de la 0 la 8). Conexiunile sunt directe QA -R₀ și QD-R₀. Forma de undă este asimetrică și se culege de la ieșirea QD.
Forma îngustă a impulsurilor (armonici multe) face numărătorul util în realizarea calibratoarelor.
Cu CDB 493 E se poate realiza și un numărător (divizor) decadic. Folosind tabelul de adevăr (fig. 1 a), se dorește realizarea unei reacții externe astfel încât numărătorul să fie adus în starea zero la începutul stării 10 (după ce a numărat 10 impulsuri). De această dată se folosesc ieșirile QB și QD (vezi tabelul de adevăr), care se leagă la R₀ (2), respectiv R₀ (1).
Urmând aceeași metodă, se pot realiza divizoare printr-o cifră oarecare (între 1 și 16). Acest lucru este util radioamatorilor care vor să realizeze un calibrator și dispun de cuarțuri diferite (100 kHz, 500 kHz sau 1 MHz).
Ultimul exemplu conține un numărător divizor cu 14 (fig. 5). S-a decodificat starea 14, în care ieșirile QB, QC și QD au simultan nivel logic 1. Și în acest caz este necesară folosirea unei porți ȘI cu două intrări (1/4 CDB 408 E), la care se conectează ieșirile QB și QD ale numărătorului. Ieșirea porții se leagă la R0 (1), iar QC se conectează direct la R0 (2).
RELEU DE TIMP DE MARE PRECIZIE ÎN GAMA 1 μs – 1000 s

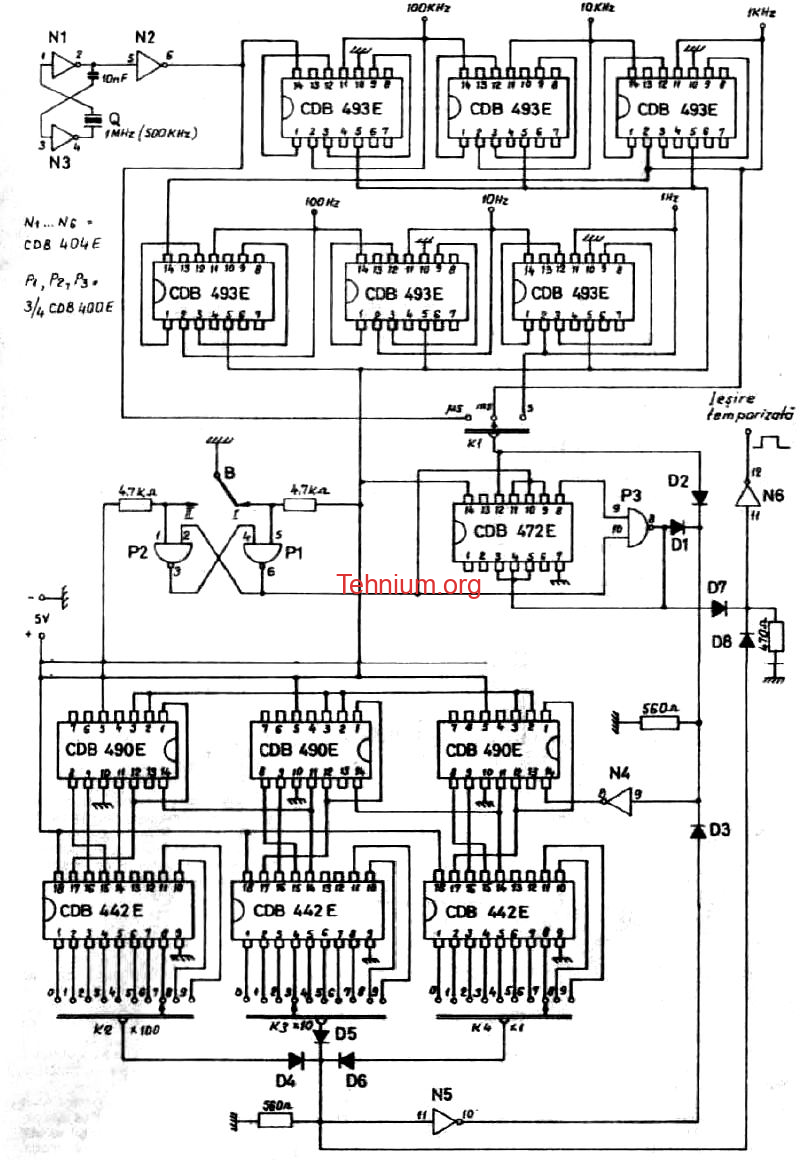

Pentru realizarea unor temporizări de mare precizie (în tehnica foto, în industrie, laboratoare etc.) se recomandă releul descris în continuare (fig. 6). De obicei, temporizarea se obține prin încărcarea sau descărcarea unui condensator, lucru destul de imprecis, dacă se dorește obținerea unei game largi. Temporizatorul prezentat în continuare se bazează pe numărarea unui șir de impulsuri (fiecare impuls apare la un interval constant), furnizate de un oscilator cu cuarț. Prin acumularea unui număr diferit de impulsuri (selectat prin 3 comutatoare — K2, K3, K4) se obțin constante de timp în raportul 1000:1. De asemenea, prin adăugarea unui generator de impulsuri cu durată selectabilă (1 μs, 1 ms și 1 s) se mărește gama la 10⁹:1 (1 μs – 1000 s).
Prima parte (de la K1 în sus) este un divizor (10⁶:1) al unei frecvențe stabile de 1 MHz furnizată de un oscilator cu cuarț. Negatoarele N1 și N3 formează oscilatorul, iar N2 este folosit ca separator. Divizorul este realizat cu 6 capsule de tip CDB 493 E. Fiecare capsulă împarte prin 10 frecvența primită de la etajul anterior. Ieșirile de 10 kHz și 100 kHz pot fi folosite pentru calibrarea receptoarelor. Comutatorul K1 selectează gamele de temporizare (μs, ms, s).
Temporizatorul propriu-zis are în componența sa un circuit de pornire-oprire și aducere la zero a numărătorului format din 3 celule decadice de tip CDB 490 E. Fiecare numărător (CDB 493 E) este cuplat cu câte un decodificator din binar în zecimal (CDB 442 E). Comutatoarele K2, K3, K4 selectează numărul de microsecunde dorit (milisecunde, secunde). K4 controlează unitățile, K3 zecile și K2 sutele.
Presupunem că dorim o temporizare de 737 ms. Se trece comutatorul K1 pe poziția ms și comutatoarele K2, K3, K4 în pozițiile indicate în fig. 6. Se trece butonul B în poziția II, aducându-se numărătorul la zero. Revenind pe poziția I, se declanșează releul. Circuitul basculant bistabil realizat cu porțile P1 și P2 elimină orice vibrație a contactului B
Circuitul basculant bistabil CDB 472 E se inhibă pentru un moment. Primul impuls îl trece în starea logică Q = 1. Ieșirea porții P3 devine zero și următoarele impulsuri trec prin dioda D2 și poarta negatoare N4 către numărătorul CDB 490 E.
După 737 de impulsuri cu perioada de 1 ms, ieșirile 7, 3 și, respectiv, 7 ale decodificatoarelor se află în starea zero, care se transmite la intrarea negatorului N5. Ieșirea acestuia va deveni 1 și se va transmite prin dioda D3 la intrarea negatorului N4. Ieșirea lui N4 devine zero și numărarea este oprită.
La ieșirea lui N6 apare un impuls cu durata de 737 ms, care poate comanda un releu sau orice alt circuit compatibil cu nivelul de 3,4 V și maximum 16 mA.
