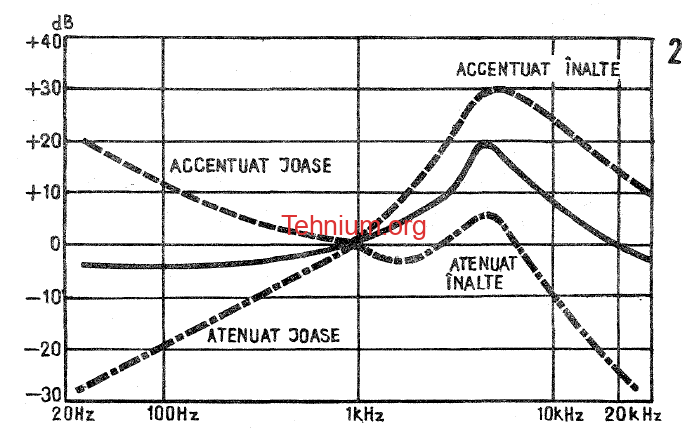

Chitara electronică are o răspândire deosebit de mare datorită multiplelor efecte muzicale ce se obțin cu mijloace electronice relativ simple. Schema din fig. 1 este concepută special pentru reglaj de ton la chitarele electronice. Se pot regla separat frecvențele joase și cele înalte; totodată se accentuează cu 20 dB domeniul de frecvență între 3,5 kHz și 8 kHz. Curbele din fig. 2 redau caracteristicile reglajelor.
Adaptarea la orice doză de chitară este asigurată de tranzistorul T1 cu efect de câmp (FET). Impedanța de intrare este de aproximativ 1 MΩ. Potențiometrul P1 reglează amplitudinea semnalului, care trece apoi într-un amplificator activ cu bandă selectivă, format din tranzistoarele T2–T3–T4 și filtrul dublu T. Filtrul dublu T este calculat pentru banda între 3,5 kHz și 8 kHz, frecvența de accentuare fiind reglabilă din P2. Amplitudinea semnalului accentuat se poate doza cu potențiometrul P3. Pentru simplificarea utilului, P3 poate fi un potențiometru semireglabil, care se potrivește în raport de instrument și cerințele instrumentistului.
Potențiometrele P4 (joase), P5 (înalte) și tranzistoarele T5–T6–T7, cu piesele aferente, asigură accentuarea sau atenuarea separată a tonurilor joase și înalte printr-o schemă de filtru activ. Astfel, P4 la 30 Hz are o eficacitate de +18 dB la -20 dB, iar P5 la 15 kHz reglează, de asemenea, între +18 dB la -20 dB. Amatorii mai experimentați vor putea înlocui cu succes tranzistorul T1 cu două tranzistoare cu siliciu, într-o schemă Darlington, potrivind impedanța de intrare la cea a dozei instrumentului utilizat.
Recomandări de piese alternative moderne
Pentru a moderniza acest preamplificator/egalizator activ de chitară și a-i asigura un zgomot de fond extrem de redus (critic pentru dozele de chitară cu semnal mic), poți folosi următoarele piese actuale:
- T1 (Tranzistorul JFET BF245): Fiind un etaj cu impedanță foarte mare de intrare (1 MΩ), înlocuitorul modern standard este J113 sau 2N5485. Ai grijă la dispunerea pinilor la lipire.
- T2, T3, T5, T6 (Tranzistoarele NPN BC107): Capsulele metalice vechi pot fi înlocuite direct cu BC547 sau, și mai bine pentru aplicații audio cu zgomot redus, cu BC549 sau 2N5088.
- T4, T7 (Tranzistoarele PNP BC177): Se înlocuiesc cu BC557 sau cu varianta de mic zgomot BC559.
- Condensatoarele electrolitice: Înlocuiește vechile condensatoare cu modele moderne de aluminiu la 50 V. Pentru condensatoarele de cuplaj de pe traseul de semnal (ex: 2 μF, 4,7 μF, 10 μF), poți folosi condensatoare cu film de poliester (MKT) pentru o claritate audio superioară și distorsiuni minime.
- Condensatoarele mici ceramice (47 pF, 100 pF): Folosește condensatoare ceramice multistrat (MLCC) cu dielectric de calitate NP0 (C0G) pentru a asigura stabilitatea filtrului dublu T.
- Alimentarea de +30 V: Tensiunea de 30 V este neobișnuit de mare pentru echipamentele moderne de chitară. Poți alimenta schema dintr-o sursă standard de 24 V sau 12 V, caz în care va trebui să reajustezi ușor valorile rezistențelor din colectoare pentru a menține tranzistoarele în regiunea liniară, ori poți folosi un mic ridicător de tensiune (step-up DC-DC) reglat la 30 V dintr-o baterie de 9 V
