Amplificatorul cu care trebuie să fie dotat un mixer de calitate trebuie să îndeplinească o serie de cerințe, între care:
- zgomot propriu foarte redus;
- dinamică ridicată;
- viteză ridicată de creștere a semnalului în unitatea de timp (slew-rate);
- distorsiuni reduse;
- bandă de frecvențe reproduse suficientă pentru încadrarea în normele Hi-Fi etc.
Deoarece circuitele integrate, chiar cele specializate, au un zgomot propriu ridicat comparativ cu realizările cu componente discrete, aparatura de uz profesional folosește curent astfel de dezvoltări tehnice.
Amplificatorul prezentat poate fi abordat și de constructorii amatori, deoarece nu necesită componente greu de procurat, ci pretinde o realizare deosebit de îngrijită, cu sortarea atentă a componentelor.
Caracteristici tehnice
- banda de frecvență reprodusă de 10 – 80 000 Hz cu o neliniaritate de maximum -3 dB;
- coeficientul de distorsiuni neliniare sub 0,05% (pentru tensiunea semnalului la ieșire Uout = 9 V, la frecvența de 10 kHz);
- raportul semnal/zgomot mai bun de 100 dB (pentru Uf = 10 – 20 000 Hz și Uout = 9 V);
- tensiunea maximă a semnalului la ieșire Uout = 12 V;
- tensiunea de alimentare +/-15 V, stabilizată și bine filtrată;
- consumul etajului de intrare este sub 10 mA;
- consumul amplificatorului mixer fără etajul de intrare este de circa 40 mA.
Se pot cupla până la 16 etaje de intrare pe un amplificator. Se pot astfel construi mixere stereo echipate cu 16 intrări (32 de etaje de intrare + 2 amplificatoare) având un consum total de circa 400 mA.
Schema mixerului amplificator este prezentată în figura 1 și cuprinde:
- un etaj de intrare ce asigură și adaptarea impedanțelor de intrare-ieșire. Acesta este echipat cu tranzistorul cu efect de câmp T1 alimentat din generatorul de curent constant, echipat cu T2. Etajul de intrare se execută într-un număr fixat pe potențiometrul P1 (figura 3) pentru reducerea traseelor și minimizarea zgomotului. Numărul etajelor de intrare va fi stabilit de constructor în funcție de necesitățile sale;

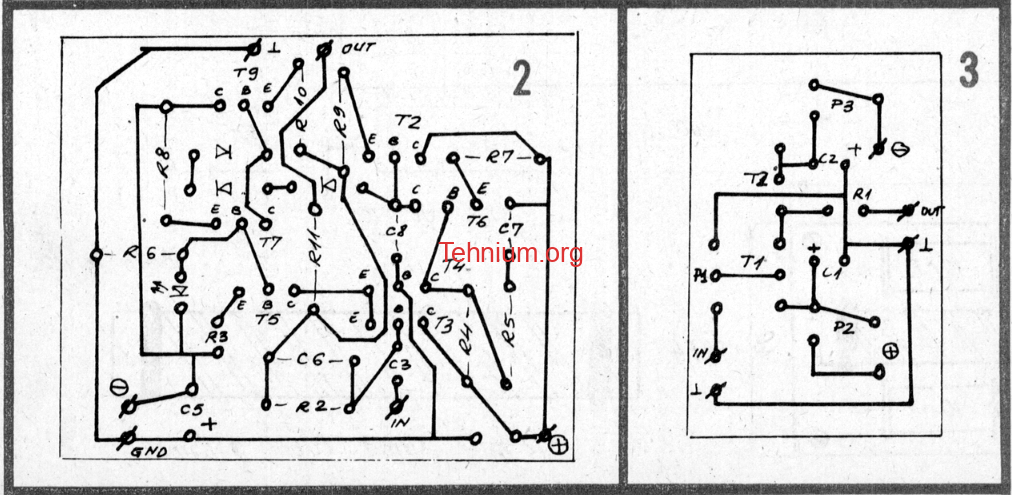

- amplificatorul propriu-zis are o configurație asemănătoare unui etaj final de putere și cuprinde un etaj diferențial de intrare (T3, T4), alimentat dintr-un generator de curent (T5), un etaj pilot, prevăzut cu compensare termică (D1, D2, D3) și etajul de ieșire în contratimp echipat cu T8 și T9. Cablajul imprimat al amplificatorului (față plantată) este prezentat în figura 2.
Recomandări constructive
Pentru T3, T4, T5 se utilizează tranzistoare de înaltă frecvență care au zgomot propriu mai mic, mai ales la capătul superior al benzii de frecvență reproduse. Se pot utiliza și tipurileurente de tranzistoare BF cu rezultate foarte bune. Au fost încercate și tranzistoarele de tipul celor din seria BF25x și BF45x cu rezultate foarte bune.
Se vor sorta pentru a avea același coeficient de amplificare perechile: T3/T4; T6/T7 și T8/T9, pentru T6, T7 se pot utiliza (prin sortare) tranzistoare BC177C, BC107C sau echivalente.
Tensiunea de alimentare pentru T1 și T2 trebuie să se situeze în domeniul 6-9 V prin reglarea trimerului P2 și P3.
Dacă la ieșirea amplificatorului se constată existența unei tensiuni continue datorită nesimetriei montajului, se poate compensa această tensiune prin introducerea în baza lui T4 a unui trimer (potențiometru) de 10-50 kOhm decuplat cu un condensator electrolitic cu tantal de 1 uF / 25 V.
Se va prefera montarea amplificatorului într-o cutie din tablă de fier pentru ecranare; conexiunile vor fi cât mai scurte și executate cu cablu ecranat.
Se va acorda o atenție deosebită ecranării sursei de alimentare. Se va utiliza o sursă stabilizată, bine filtrată (preferabil peste 6 800 uF capacitate a condensatoarelor de filtraj).
O atenție aparte trebuie acordată calității potențiometrelor de intrare (P1) pentru a nu introduce zgomote supărătoare la manevrare.
Se recomandă utilizarea de rezistoare cu peliculă metalică cu toleranțe sub 5%. Condensatorul C3 va fi de tipul multistrat sau cu poliester metalizat.
Montajul poate fi utilizat ca amplificator liniar și pentru alte aplicații audio, în funcție de necesitățile constructorului amator.
