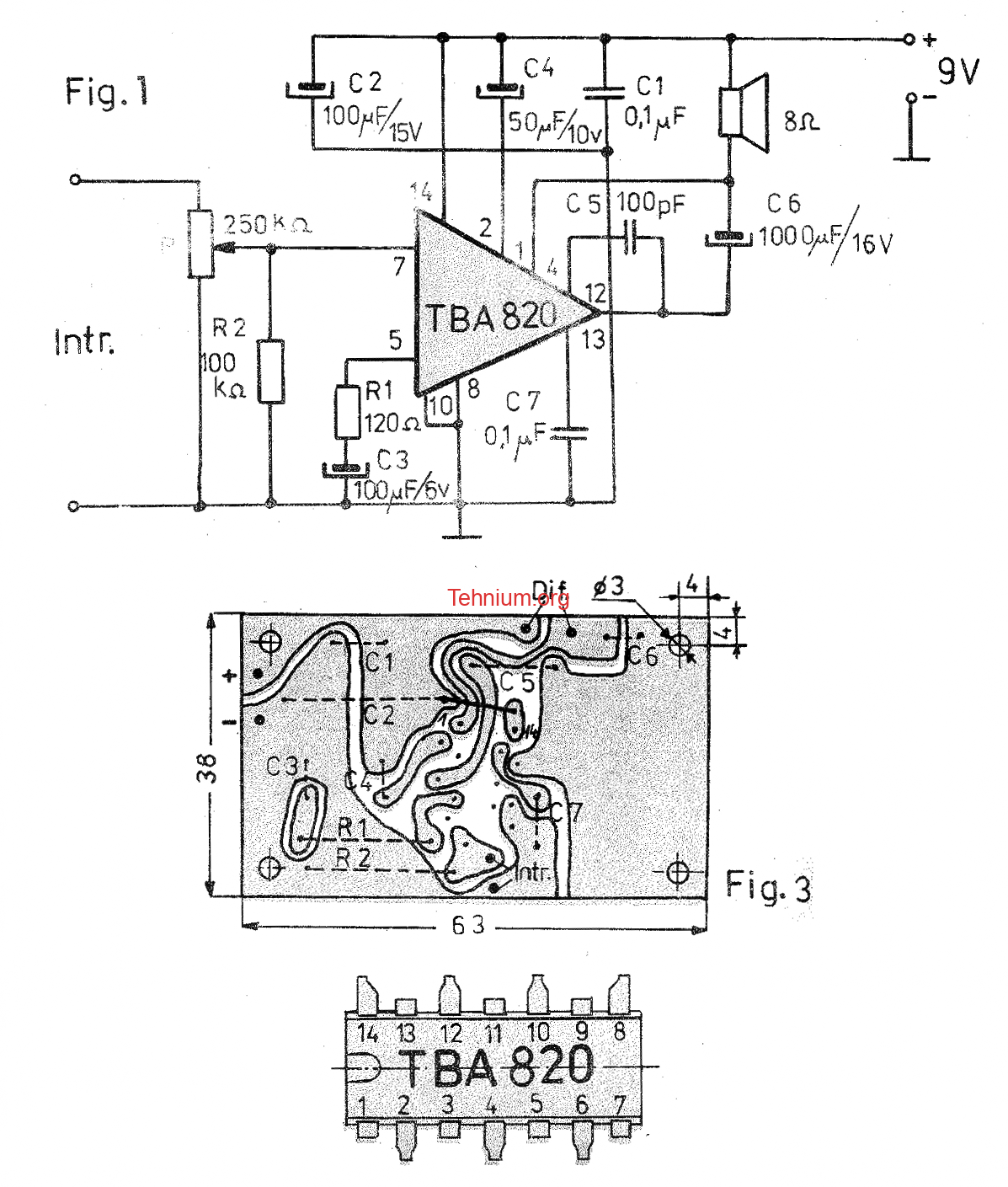

Folosind circuitul integrat TBA 820, se poate realiza amplificatorul audio din figura 1, alimentat de la o tensiune continuă de 9 V.
Banda de trecere este 20-20 000 Hz, cu distorsiuni mai mici de 3 la sută. Consumul maxim la 9 V este de cca 350 mA, curentul de repaus de cca 5 mA, sensibilitatea de 15 mV la o impedanță de intrare de cca 15 kOhm. Potențiometrul P de 250 kOhm servește pentru reglarea amplificării.
În fig. 2 este redată capsula circuitului integrat. Dintre cele 14 piciorușe se conectează numai 10, restul servind pentru fixarea mecanică pe placa circuitului imprimat.
În fig. 3 se dă schema de cablaj pe placa imprimată cu dimensiunile de 38 x 63 mm, la scara 1:1.
Alimentarea amplificatorului se poate realiza de la baterii sau alimentator de 9 V stabilizat.
