Majoritatea deck-urilor și casetofoanelor disponibile în prezent nu includ facilități de mixare. Acest lucru este în regulă dacă se dorește doar înregistrarea de la un tuner sau realizarea de înregistrări simple din surse „live” prin intermediul microfoanelor. Totuși, este destul de incomod pentru aplicații cum ar fi crearea unei benzi audio care să însoțească un montaj de diapozitive sau un film cinematografic, unde muzica de fundal și un comentariu trebuie înregistrate simultan.

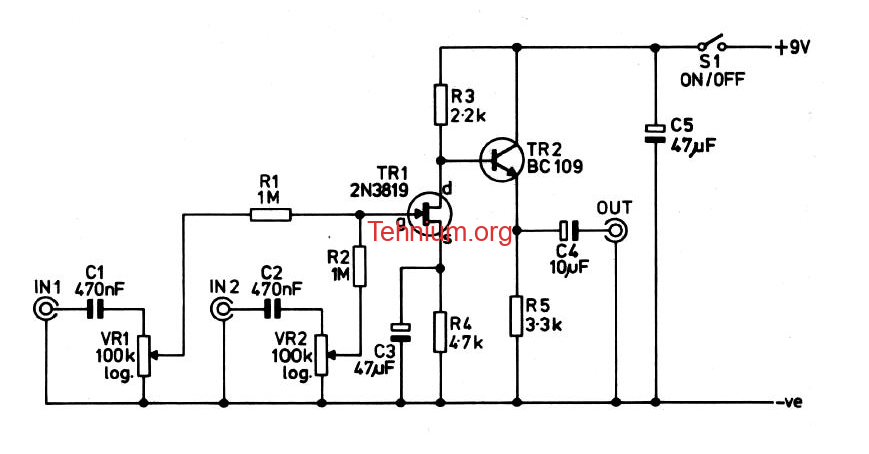

Pentru acest tip de înregistrare este cu adevărat necesar să aveți cel puțin o facilitate simplă de mixare pentru a obține rezultate de primă clasă. Un circuit potrivit pentru a fi utilizat înaintea unui deck sau a unui casetofon este prezentat în Figura 9. Acesta ar trebui să atace o intrare de nivel înalt (Aux, Tuner etc.) și nu o intrare de microfon. Va fi necesar, prin urmare, să adăugați un amplificator de microfon înaintea uneia dintre intrări, iar două circuite de acest tip au fost deja descrise în această carte.
Circuitul este, în esență, doar un amplificator JFET în configurație sursă comună care utilizează tranzistorul Tr1, urmat de un etaj tampon de ieșire repetor pe emitor cuplat direct, realizat cu Tr2. Acesta din urmă oferă unității o impedanță de ieșire mică. VR1 și VR2 sunt cele două potențiometre de reglaj pentru nivelul de intrare și sunt cuplate la intrarea lui Tr1 prin intermediul rezistențelor R1 și R2. Aceste două rezistențe previn orice interacțiune semnificativă între cele două reglaje de nivel. R1, R2, VR1 și VR2 asigură, de asemenea, polarizarea grilei pentru Tr1. Există o pierdere de 6 dB prin R1 și R2, dar aceasta este compensată cu prisosință de câștigul lui Tr1. În realitate, există un câștig în tensiune de 6 dB de la fiecare intrare la ieșire (cu reglajele de nivel la maximum). Impedanța de intrare a circuitului este cu puțin sub 100k, iar consumul său de curent este de numai aproximativ 2,5 mA.
Desigur, în utilizare, o intrare este alimentată cu semnalul de microfon prin intermediul unui preamplificator adecvat, iar cealaltă este alimentată cu semnalul muzical de la un amplificator, de la un al doilea magnetofon sau din altă sursă. VR1 și VR2 sunt apoi ajustate pentru nivelurile relative de semnal dorite. Pentru funcționarea stereo trebuie construite două mixere, câte unul pentru fiecare canal stereo.
Este posibil să creșteți numărul de intrări prin adăugarea unui condensator de blocare a componentei continue, a unui potențiometru de nivel și a unei rezistențe de izolare pentru fiecare canal suplimentar. Cu toate acestea, adăugarea mai multor canale reduce parțial câștigul circuitului, iar câștigul maxim în tensiune va scădea sub unitate dacă sunt utilizate mai mult de patru canale.
