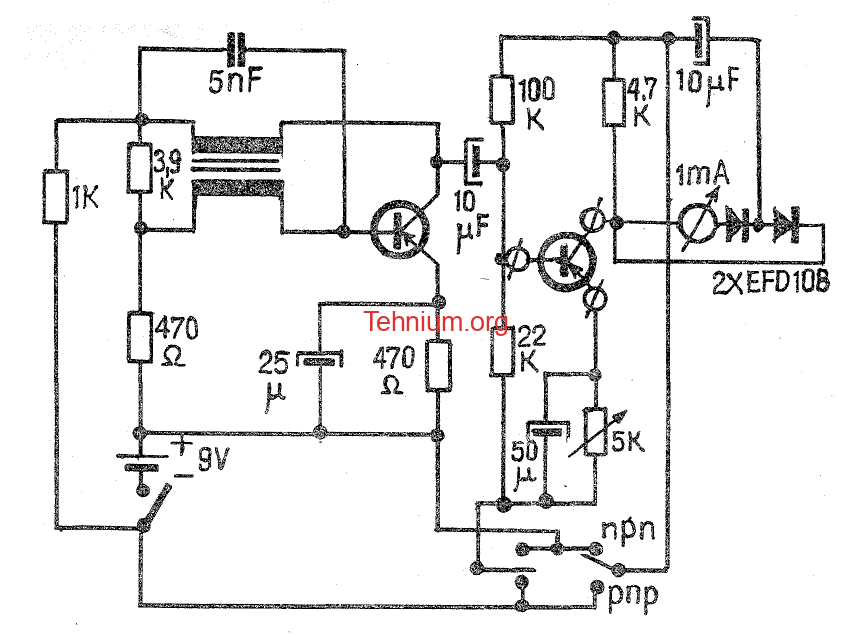

Majoritatea montajelor de acest fel permit verificarea tranzistoarelor în regim static. Montajul prezentat are calitatea că poate verifica un tranzistor pnp sau npn în regim dinamic. Montajul se compune dintr-un oscilator de joasă frecvență ce debitează semnal pentru tranzistorul supus testării.
La ieșirea tranzistorului testat este cuplat un instrument indicator. Deviația acului indicator este direct proporțională cu amplificarea tranzistorului. Transformatorul din oscilator este de tipul celor de cuplaj între etaje la amplificatoarele de AF. Tranzistorul din oscilator este un EFT 323 sau AC 180. Ca instrument indicator se montează un miliampermetru cu sensibilitatea de 1 mA.
Mărimea amplificării tranzistorului testat se stabilește din potențiometrul de 5 kΩ montat la borna de emitor.
Explicație de funcționare
Aparatul este un tester de tranzistoare care măsoară amplificarea în curent alternativ (regim dinamic), metodă mult mai concludentă decât simpla testare în curent continuu (regim static), deoarece reflectă comportamentul real al componentei într-un etaj de amplificare audio.
- Oscilatorul local: Primul etaj (din stânga) este un oscilator audio de tip Hartley sau Colpitts cu reacție prin transformator (un mic transformator de cuplaj audio, interetaj). Acest oscilator generează un semnal sinusoidal stabil de joasă frecvență (pe la câțiva kHz), utilizat ca semnal de test.
- Injectarea semnalului: Semnalul generat este decuplat prin condensatorul de 10 μF și aplicat, prin intermediul rețelei de comutare și atenuare, în baza tranzistorului aflat în soclul de test (centru-dreapta). Comutatorul „npn / pnp” inversează polaritatea alimentării de 9V și a diodelor indicatoare, permițând verificarea ambelor tipuri de structuri semiconductoare.
- Etajul de măsură și calibrare: Tranzistorul testat amplifică semnalul de curent alternativ primit în bază. Potențiometrul de 5 kΩ din emitorul său controlează nivelul reacției negative locale, servind la calibrarea sau stabilirea domeniului de sensibilitate.
- Redresarea și afișarea: Semnalul amplificat, cules din colector, trece printr-un condensator de izolare de 10 μF și ajunge la un redresor dublă alternanță realizat cu două diode cu germaniu (2 x EFD108). Curentul continuu rezultat deviază acul unui miliampermetru de 1 mA. Cu cât tranzistorul testat are o amplificare (β sau \(h_{fe}\)) mai mare, cu atât semnalul generat este mai puternic, iar acul va devia mai mult spre capătul scalei.
Piese echivalente moderne
Aparatul folosește componente specifice tehnologiei anilor ’70–’80, care pot fi înlocuite extrem de ușor cu piese actuale în cazul unei reproduceri:
- Tranzistorul din oscilator (EFT 323 / AC 180): Erau tranzistoare PNP de joasă frecvență cu germaniu. Pot fi înlocuite cu tranzistoare moderne cu siliciu de uz general de tip PNP, precum BC557, BC558 sau 2N3906. Notă: La utilizarea tranzistoarelor cu siliciu, s-ar putea să fie necesară o mică ajustare a rezistenței de polarizare din baza oscilatorului (rezistența de 3,9 kΩ sau 470 Ω) pentru a amorsa corect oscilația, din cauza pragului de deschidere mai mare al siliciului (0,6V față de 0,2V).
- Transformatorul audio: Vechile transformatoare miniaturale de cuplaj din aparatele de radio de buzunar (cu tole sau miez de ferită) se găsesc rar astăzi. Se poate folosi un mic transformator audio modern de tip EI19 (cu raport 1:1 sau similar, utilizat în modemuri sau echipamente de telecomunicații) sau se poate reproiecta oscilatorul sub formă de punte Wien cu un amplificator operațional ieftin (UA741 sau TL071), eliminând complet transformatorul.
- Diodele detectoare (2 x EFD108): Erau diode punctiforme cu germaniu. Pentru a păstra căderea mică de tensiune la redresare (esențială pentru precizia măsurării semnalelor mici), înlocuitorul modern ideal îl reprezintă diodele Schottky de mic semnal, precum BAT42, BAT43 sau BAT85. Diodele obișnuite cu siliciu (ca 1N4148) nu sunt recomandate aici deoarece ar introduce un prag de tăiere prea mare (0,7V).
- Miliampermetrul (1 mA): Se poate folosi orice instrument analogic de panou de 1 mA sau se pot scoate borne externe pentru a conecta un multimetru digital setat pe gama de miliamperi/microamperi în curent continu
