Receptor pentru benzile de radioamatori de 3,5, 7, 14 și 21 MHz.

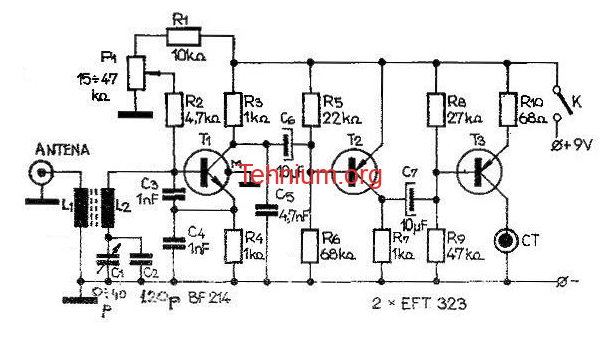

Deși are o schemă simplă (fig. 1), aparatul recepționează în modurile de lucru CW, SSB, MA și MF. Primul etaj, echipat cu BF 214 (BF 215, BF 200), constituie un detector cu reacție. Partea de AF conține două tranzistoare de tip EFT 321, 322, 323 sau EFT 351, 353.

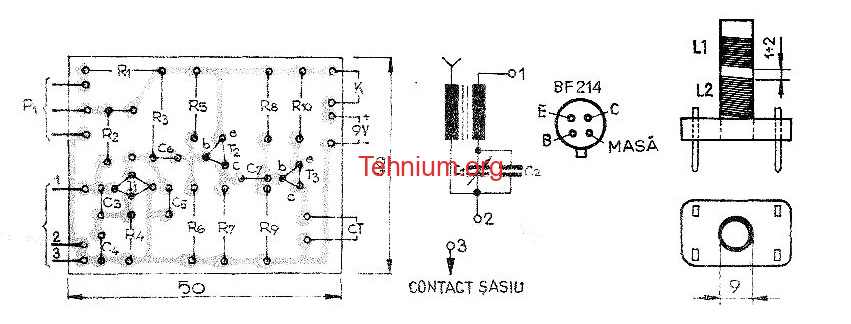

În colectorul tranzistorului T2 se va monta o pereche de căști cu rezistența mai mică de 150 Ω. Se pot folosi căști telefonice care au rezistența în jur de 50 Ω. Acestea se vor monta pe suportul căștilor de rezistență mare. Nu se vor folosi căști cu rezistență mare, deoarece audiția va fi slabă. Trecerea de la un mod de lucru la altul se va face prin manevrarea potențiometrului P1 până când se obține sensibilitatea maximă. Montajul se va realiza pe o plăcuță de circuit imprimat cu dimensiunile de 4 x 5 cm, ca în fig. 2. Trecerea de la o bandă la alta se va face prin schimbarea bobinelor. L1 și L2 se realizează conform tabelului alăturat. Suportul bobinelor schimbătoare va fi un soclu octal. Bobinele, realizate pe carcase prevăzute cu miez de ferită, se vor fixa prin lipirea pe contactele unor culoturi de la tuburi octale (6K7, 6J4, 6П9). Bobinarea se face ca în fig. 3. Condensatorul, soclul și montajul vor fi așezate astfel încât legăturile dintre acestea să fie cât mai scurte. Extensia în bandă se face prin scoaterea câtorva spire și adăugarea în paralel cu C1 a unui condensator de valoare adecvată. C2 va rămâne în paralel cu C1, indiferent de banda în care se lucrează.
Condensatorul care va fi montat pentru extensie se va lipi pe contactele bobinei. După realizarea montajului, în locul condensatorului variabil C1 (150–200 pF) se va monta unul de 500 pF pentru a găsi mai ușor banda.
Alimentarea receptorului se face de la două baterii de 4,5 V legate în serie. Antena va avea o lungime de cel puțin 10 m.
Receptorul are o sensibilitate mare și selectivitate bună. În banda de 20 m, după orele 22,00, am recepționat cu el stații îndepărtate ca: VO1KO (569), KV4AA (579), VE1QS (569), VP9DR (559), PY1DWU (569), VU2BK (579), fără să mai amintesc stații din S.U.A. și Japonia.
Explicație de funcționare
Acest circuit reprezintă un receptor cu reacție (regenerativ) multibandă destul de simplu, conceput pentru recepția undelor scurte.
- Etajul de intrare și demodularea: Piesa centrală este tranzistorul de radiofrecvență NPN (BF214). Acesta funcționează ca un detector cu reacție (sau multiplicator de Q). O parte din semnalul amplificat este trimisă înapoi la intrare prin intermediul bobinelor cuplate L1 și L2. Potențiometrul P1 reglează fin nivelul acestei reacții pozitive. Pentru recepția CW și SSB, reacția este împinsă chiar peste pragul de oscilație (auto-oscilație) pentru a genera bătaia audio necesară decodificării semnalului. Pentru MA și MF, reacția este menținută chiar sub pragul de oscilație pentru sensibilitate maximă.
- Schimbarea benzilor (Soclul octal): Sistemul folosește bobine interschimbabile montate pe baze de tuburi electronice vechi (soclu octal). Introducerea unei bobine diferite modifică inductanța circuitului LC în paralel cu condensatorul variabil C1, selectând benzi diferite între 3,5 MHz (80 m) și 21 MHz (15 m).
- Amplificarea audio (AF): Semnalul audio recuperat de detector este amplificat în curent de două tranzistoare cuplate direct (T1 și T2) destinate să atace căști cu impedanță redusă (50–150 Ω).
Piese echivalente moderne
- Tranzistorul de RF (BF214 / BF215 / BF200): Sunt tranzistoare NPN istorice pentru frecvențe înalte. Pot fi înlocuite cu succes cu tranzistoare moderne NPN de RF Through-Hole cum ar fi BF494, BF240 sau chiar cu un tranzistor de uz general cu o frecvență de tăiere mare, precum 2N3904.
- Tranzistoarele audio (EFT 321, 322, 323 / EFT 351, 353): Tranzistoarele cu germaniu de tip PNP din seria EFT sunt complet depășite (au zgomot termic mare și curenți de fugă ridicați). Ele pot fi înlocuite cu tranzistoare moderne de siliciu PNP, cum ar fi BC557C sau 2N3906, cu mențiunea că va trebui ajustată rețeaua de polarizare din baze din cauza pragului mai mare de deschidere al siliciului (0,6 V față de 0,2 V la germaniu). Alternativ, întregul etaj AF poate fi înlocuit cu un mic circuit integrat amplificator de căști de tip LM386.
- Condensatorul variabil C1 (150–500 pF): Condensatoarele mecanice mari cu aer sunt greu de găsit. Pot fi înlocuite fie cu un condensator variabil miniatural cu dielectric solid (recuperat din radiouri de buzunar), fie cu un sistem de acord electronic cu diode varicap (de exemplu, BB112 în paralel sau 1SV149) controlat de un potențiometru liniar.
- Soclul octal și carcasele de bobine: Recuperarea soclurilor de tuburi vechi (octale) fiind dificilă, se pot folosi conectori moderni cu pini multi-contact (de tip conectori mamă-tată molex sau pini tip „pin header” mamă/tată de pas 2,54 mm) montați pe plăcuțe mici interschimbabile pentru fiecare bandă
