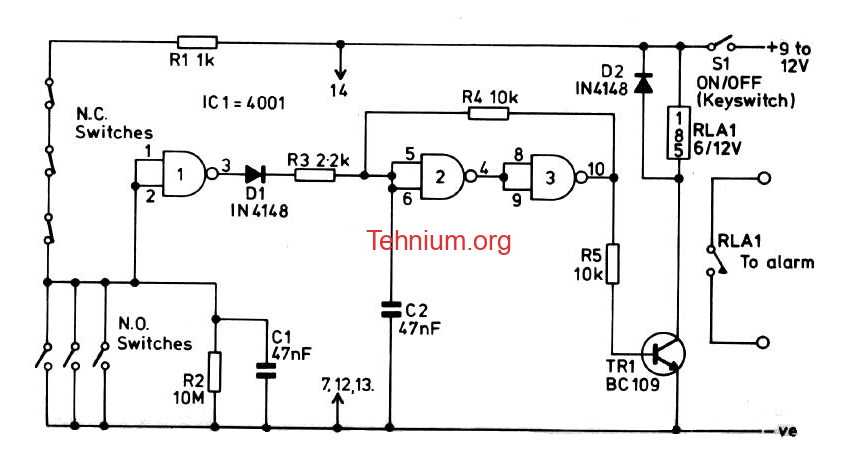

Această alarmă antifurt poate funcționa cu comutatoare normal deschise (ND), comutatoare normal închise (NÎ) sau ambele tipuri simultan. Comutatoarele NÎ ar fi, în mod normal, microcomutatoare (microswitch-uri) sau contacte magnetice (reed); câte unul montat pe fiecare fereastră sau ușă care trebuie protejată. Comutatoarele ND ar putea fi popularele covorașe cu contact electric (presostate de podea). Schema electronică a alarmei antifurt este prezentată în figura.
Dispozitivul se bazează pe trei dintre cele patru porți NOR cu 2 intrări integrate în circuitul integrat CMOS 4001. Intrările porții neutilizate sunt conectate la bara de alimentare negativă (masă) pentru a preveni funcționarea eronată și posibila deteriorare a cipului. Fiecare pereche de intrări a celorlalte trei porți este conectată în paralel, astfel încât fiecare poartă funcționează practic ca un inversor (poartă NOT).
La pornire, C2 menține intrarea porții 2 în starea „low” (coborâtă), trimitând ieșirea acestei porți și intrarea porții 3 în starea „high” (ridicată). Prin urmare, ieșirea porții 3 trece în starea „low”, iar reacția pozitivă prin R4 blochează (zăvorește) aceste două porți în această stare. Intrarea porții 1 este menținută în starea „high” de către R1 și comutatoarele NÎ, iar ieșirea acesteia este în starea „low”. Prin urmare, ea nu modifică starea de intrare a porții 2 datorită cuplajului prin D1 și R3, deoarece ambele puncte din circuit se află inițial în aceeași stare logică.
Cu toate acestea, dacă unul dintre comutatoarele NÎ se deschide (întrerupe circuitul), R2 trage intrarea porții 1 în starea „low”, trecând ieșirea acesteia în starea „high”. Cuplajul prin D1 și R3 aduce atunci intrarea porții 2 în starea „high”, provocând o schimbare corespunzătoare a stării logice până la ieșirea porții 3. Reacția (feedback-ul) prin R4 blochează apoi porțile 2 și 3 în această nouă stare, chiar dacă comutatorul NÎ se închide din nou, iar ieșirea porții 1 revine în starea „low”. Acest lucru se datorează includerii diodei D1, care permite porții 1 să transmită un semnal de nivel „high” către poarta 2, dar blochează transmiterea unui semnal de nivel „low”. Astfel, odată ce a fost declanșată, alarma rămâne activată (zăvorâtă). Desigur, dacă s-ar activa unul dintre comutatoarele ND, intrarea porții 1 ar fi adusă în starea „low”, iar alarma ar fi declanșată exact ca înainte.
Când ieșirea porții 3 este în starea „low”, Tr1 este blocat și nu se furnizează un curent semnificativ către bobina releului. Cu toate acestea, când alarma este declanșată și ieșirea porții 3 trece în starea „high”, Tr1 este deschis puternic în conducție (saturat) de curentul de bază pe care îl primește prin R5, releul este activat, iar contactele normal deschise ale releului se închid și pornesc generatorul de alarmă (sirena). În această stare, circuitul are un consum de curent de aproximativ 35mA.
S1 este întrerupătorul pornit/oprit (on/off) și ar trebui montat în exteriorul clădirii protejate, astfel încât locatarii să poată intra și ieși fără a declanșa alarma. Din motive evidente, acesta ar trebui să fie un comutator cu cheie și ar trebui montat în așa fel încât să fie dificil pentru potențialii intruși să îi saboteze cablajul. Dacă nu sunt necesare comutatoarele ND, acestea sunt pur și simplu omise din schemă. Dacă nu sunt necesare comutatoarele NÎ, borna din stânga a lui R1 ar trebui conectată direct la intrarea porții 1. Deși circuitul este prezentat cu trei comutatoare de fiecare tip, acesta poate avea orice număr dorit de comutatoare NÎ conectate în serie și orice număr de comutatoare ND conectate în paralel. C1 ajută la prevenirea alarmelor false cauzate de impulsurile electrice parazite care ar putea perturba dispozitivul.
