Printre calitățile cerute unui mixer de emisie se numără atenuarea bună a purtătoarei și intermodulația redusă. La aceste deziderate răspunde montajul prezentat în continuare (fig. 1). Nivelul purtătoarei va fi de aproximativ 70 mV eficace.

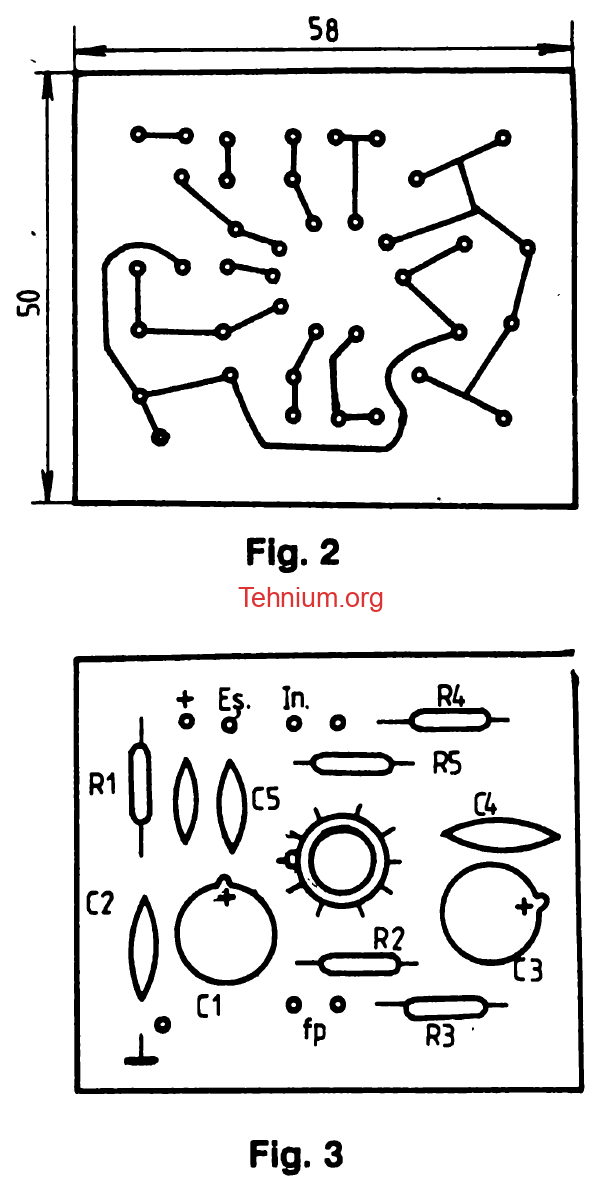

În fig. 2 se arată modul de realizare a cablajului imprimat, iar în fig. 3 plantarea componentelor.
Alimentarea montajului se poate realiza de la o sursă stabilizată de 12 – 18 Vcc.
