Modificarea prezentată în cele ce urmează se adresează posesorilor de radiocasetofoane „Tehnoton” RC 2320 și cărora din diferite motive li s-a defectat unul din circuitele integrate de tip TCA150T.
În acest caz se recomandă înlocuirea circuitelor de tip TCA150T cu circuite integrate de tip TBA810AS (MBA810AS, A210K).
Această înlocuire, care se realizează cu modificări minime în schema electrică, se justifică prin:
- obținerea unei puteri date cu un coeficient de distorsiuni mai redus, sau a unei puteri mai mari la același coeficient de distorsiuni;
- obținerea unei fiabilități mai bune (tensiunea de alimentare la unele aparate atinge 15–16 V, depășindu-se astfel valoarea maximă admisă pentru TCA150T (14,4 V)).
Modificările necesare în cazul schimbării circuitului TCA150T cu TBA810AS se referă la:
- înlocuirea lui R442 = 10 Ω cu R442 = 1 Ω;
- înlocuirea lui C435 = 22 nF cu C435 = 100 nF;
- înlocuirea lui C433 = 150 pF cu C433 = 680 pF;
- înlocuirea lui C434 = 1 nF cu C434 = 3,3 nF;
- înlocuirea lui C432 = 47 μF cu C432 = 100–220 μF / 10 V.

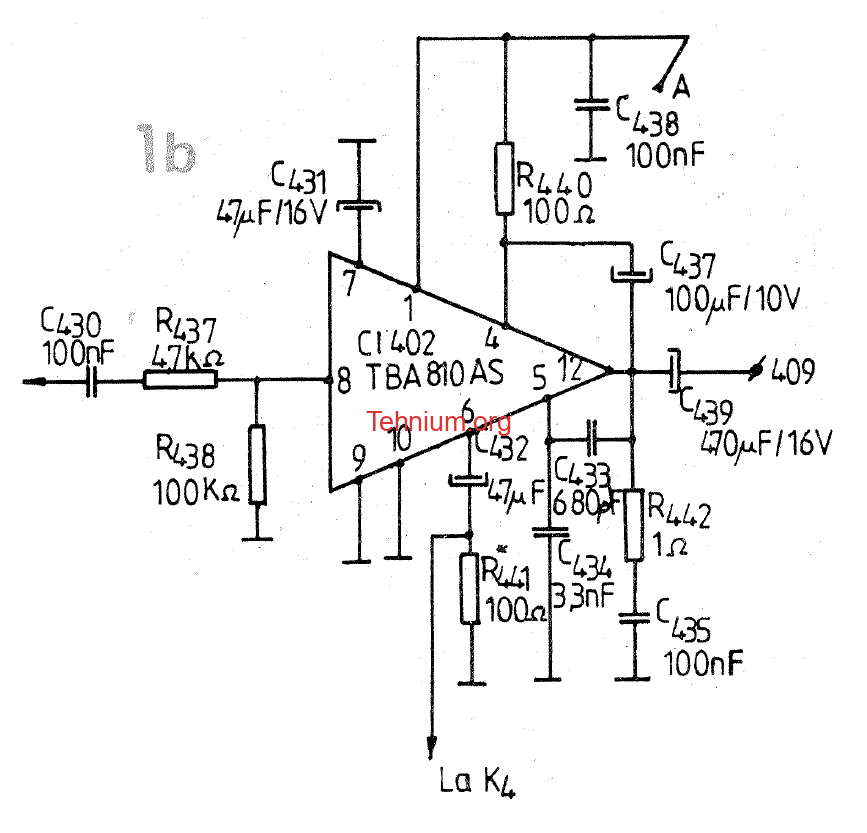

Aceste modificări se remarcă ușor prin compararea schemei originale din figura 1a cu schema modificată din figura 1b; modificările se referă la canalul stâng, pentru canalul drept componentele primesc în locul cifrei „4” cifra „6”: R442 devine R642, C435 devine C635 etc.
Pentru a asigura aceeași sensibilitate, este necesar uneori să fie ajustată și valoarea rezistenței R441 (R641) în sensul micșorării valorii sale de la 100 Ω la 82 sau 68 Ω.
În scopul asigurării unui regim termic corespunzător este necesar ca integratului să i se atașeze (înainte de plantarea pe placa de circuit imprimat) un radiator realizat din tablă de aluminiu de 1–1,5 mm grosime; acesta se poate realiza după schița din figura 2.
Radiatorul se va conecta la masă – terminalul 10 al circuitului integrat.
În cazul în care se urmărește folosirea circuitului integrat de tip A210K, care are fixat un radiator profilat din aluminiu, se va verifica dacă dimensiunile sale de gabarit permit plantarea pe placă.
Modificările prezentate au fost realizate de autor și au dat deplină satisfacție.
📌 Explicații de funcționare
- Contextul adaptării: Radiocasetofonul stereo românesc „Tehnoton” RC-2320 (cunoscut din seria Tehnoton, echipat cu mecanică autohtonă sau licențiată) folosea inițial circuitul integrat
TCA150Tca amplificator audio final. Acest integrat era însă sensibil la tensiuni de alimentare ce treceau de 14V (frecvente în cazul funcționării pe rețea din cauza fluctuațiilor sau a filtrajelor îmbătrânite). Înlocuirea lui cu seriaTBA810(sau clonele saleA210K/MBA810) oferea o rezistență electrică mult mai mare (suportă până la 20V) și o putere crescută la cca. 5W–7W. - Corecția Rețelelor de Stabilitate (Boucherot): Modificarea componentelor pasive de tip rețea (R-C) este absolut critică pentru a preveni intrarea noului integrat în autooscilație de înaltă frecvență (ultrasunete). Schimbarea grupului
R442(de la 10 Ω la 1 Ω) șiC435(de la 22 nF la 100 nF) modifică polul de compensare la ieșirea audio (rețeaua Zobel / Boucherot), protejând difuzorul și etajul final. - Filtrajul Bootstrap și Sensibilitatea: Mărirea valorii condensatorului
C432la 100–220 μF îmbunătățește dinamica basului și randamentul etajului de ieșire prin circuitul de bootstrap. Ajustarea rezistențeiR441(reacția negativă) corectează câștigul în tensiune, compensând diferențele de amplificare structurală dintre cele două tipuri de circuite integrate pentru a păstra volumul identic pe ambele canale. - Disiparea Termică (Aripioarele de răcire): Integratul
TBA810ASeste prevăzut cu o capsulă specială cu aripioare metalice laterale legate intern la pinul de masă (GND – pinul 10). Schița din figura 2 prezintă un radiator tip U din tablă, obligatoriu pentru a evacua căldura generată în timpul audiției la volum maxim, prevenind intrarea integratului în protecție termică sau distrugerea joncțiunilor.
🛠️ Ghid de piese echivalente moderne
Circuitele integrate din seria TBA810 și TCA150 sunt componente electronice analogice de tip vintage (anii ’70-’90), scoase de mult timp din producția de masă.
- Circuitul TBA810AS (sau MBA810AS / A210K / TAA611B):
- Disponibilitate: Deși nu se mai fabrică activ, circuitul A210K (fabricat în fosta RDG) sau TBA810 se mai găsesc destul de ușor în stocurile vechi ale magazinelor de componente electronice (New Old Stock – NOS) sau pe platformele de restaurări audio. Varianta A210K este adesea preferată deoarece vine din fabrică cu un bloc de radiator masiv din aluminiu gata turnat peste capsulă, eliminând necesitatea confecționării manuale a piesei din Figura 2.
- Alternativă Modernă Radicală (Reconstrucție): Dacă circuitele integrate originale sunt complet de negăsit, o restaurare modernă a casetofonului fără modificarea transformatorului de alimentare se poate face prin eliminarea completă a porțiunii finale și adaptarea unei mici plăcuțe cu un circuit integrat modern extrem de popular: LM386 (pentru puteri mici) sau TDA2003 / TDA2030 (alimentat asimetric).
TDA2003este ideal deoarece are o capsulă simplă Pentawatt (5 pini), este foarte robust la supratensiuni și oferă o calitate audio excelentă la 12V-15V, necesitând doar câteva componente periferice. - Condensatoarele de înlocuire C432, C435:
- Condensatoarele electrolitice românești vechi (de tip I.P.E.E. Electroargeș) s-au uscat în timp și și-au pierdut capacitatea. În cadrul acestei modificări, condensatorul
C432trebuie înlocuit cu un condensator electrolitic modern radial de 220 μF / 25V (dimensiunile actuale sunt mult mai mici decât cele din 1990, intrând perfect în spațiul destinat). - Pentru condensatoarele mici (
C435= 100 nF,C433,C434), folosiți condensatoare moderne cu film poliester (MKT) sau ceramice multistrat (MLCC), care oferă o stabilitate excelentă în frecvență
- Condensatoarele electrolitice românești vechi (de tip I.P.E.E. Electroargeș) s-au uscat în timp și și-au pierdut capacitatea. În cadrul acestei modificări, condensatorul
