Performanțele unui echipament radio depind în mare măsură de calitățile oscilatorului local variabil (VFO).

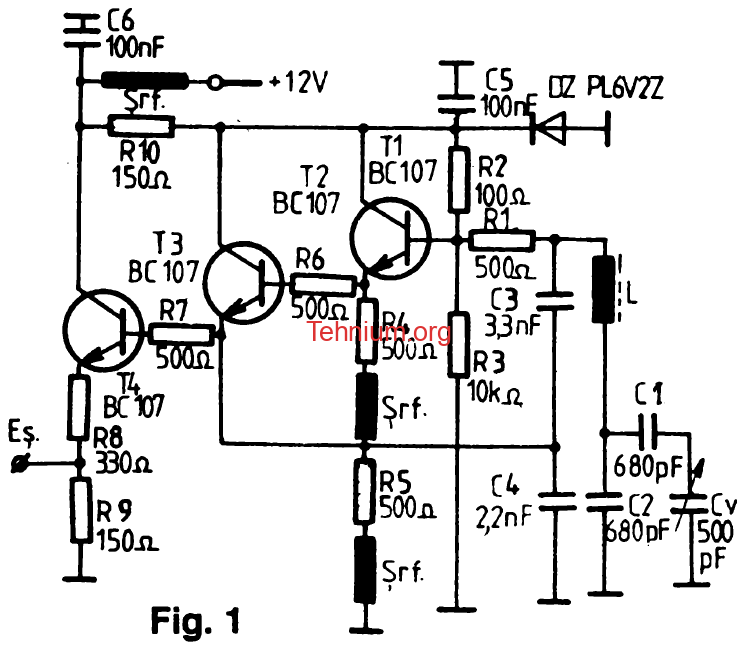

Schema din fig. 1 este destinată benzii de frecvență 3,5 – 3,8 MHz. Conține 3 tranzistoare de tip BC 107 și se alimentează de la o sursă de 12 Vcc.
Inductanța L conține 12 spire din CuEm de 0,3 mm și se bobinează pe un miez oală de frecvență intermediară (470 kHz). Șocurile de RF se realizează pe miezuri drepte de ferită și conțin câte 50 – 80 de spire din CuEm de 0,12 mm.

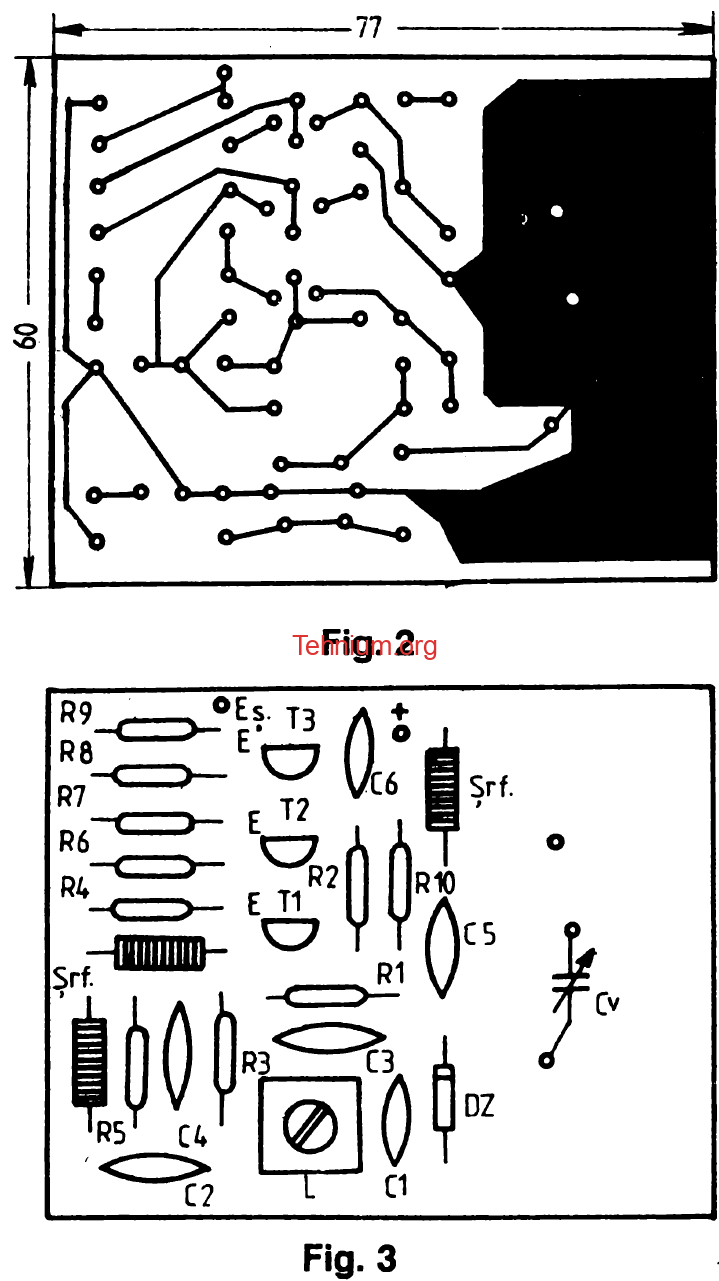

În fig. 2 se poate urmări cablajul imprimat, iar în fig. 3 modul de plantare a componentelor.
