Radioamatorii care posedă receptoare cu prima frecvență intermediară de 10.7 MHz pot construi un convertor pentru banda 28-30 MHz, în felul acesta având acces la emisiunile transmise prin sateliți. Montajul descris mai jos este relativ simplu și nu necesită reglaje laborioase, răspunzând calitativ cerințelor radioamatorilor dornici de DX-uri.
Piesa principală o constituie un condensator variabil cu 4 secțiuni. Pentru obținerea acestei piese s-au cuplat două condensatoare de tip “Mamaia” (fără demultiplicare), ca în fig. 1. Tamburii pe care este montată sfoara de cuplaj sunt de la radioreceptorul “SELECT IV”.
Filtrul de la intrarea convertorului asigură o bună atenuare a frecvenței imagine (aproximativ 35 dB) și reduce simțitor nivelul semnalelor nedorite.
Zgomotul propriu al convertorului este foarte mic, datorită folosirii în amplificatorul de RF a unui tranzistor BFX89 și în mixer a unui tranzistor cu efect de câmp (BFW 10, 11, 12).
Oscilatorul cu frecvență variabilă este foarte stabil în funcționare. În urma măsurătorilor efectuate s-au obținut următoarele date: în primele 15 minute, fuga de frecvență este de 10 kHz; în următoarele ore, alunecarea de frecvență este de 200 Hz pe oră.
Aceste rezultate sunt efectul compensării cu temperatura a montajului prin introducerea unui condensator ceramic de culoare gri cu punct negru, de 47 pF (în schemă notat cu steluță). Condensatoarele de acord și, respectiv, de cuplaj între etaje sunt cu dielectric mica. Tensiunea de alimentare este stabilizată.
Montajul se execută pe o placă de cablaj imprimat cu o grosime de 4 mm, pentru a asigura o cât mai mare stabilitate mecanică. Cuplajul cu sistemul de demultiplicare se face de la axul condensatorului variabil corespunzător oscilatorului local, pentru a evita erorile de acord.

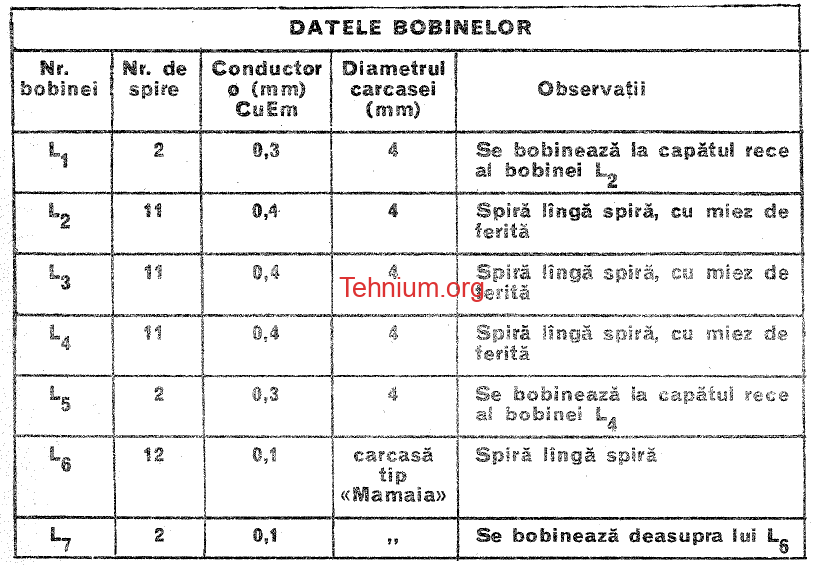

Schema electrică este prezentată în fig. 2, iar alăturat tabelul cu datele bobinelor.
