Un instrument deosebit de util care echipează amplificatoarele HI-FI este cunoscut sub denumirea de VU-metru. Cu ajutorul acestuia pot fi sesizate pragurile de intrare în saturație, egalizate puterile pe cele două canale stereo, măsurate nivelurile semnalului etc.

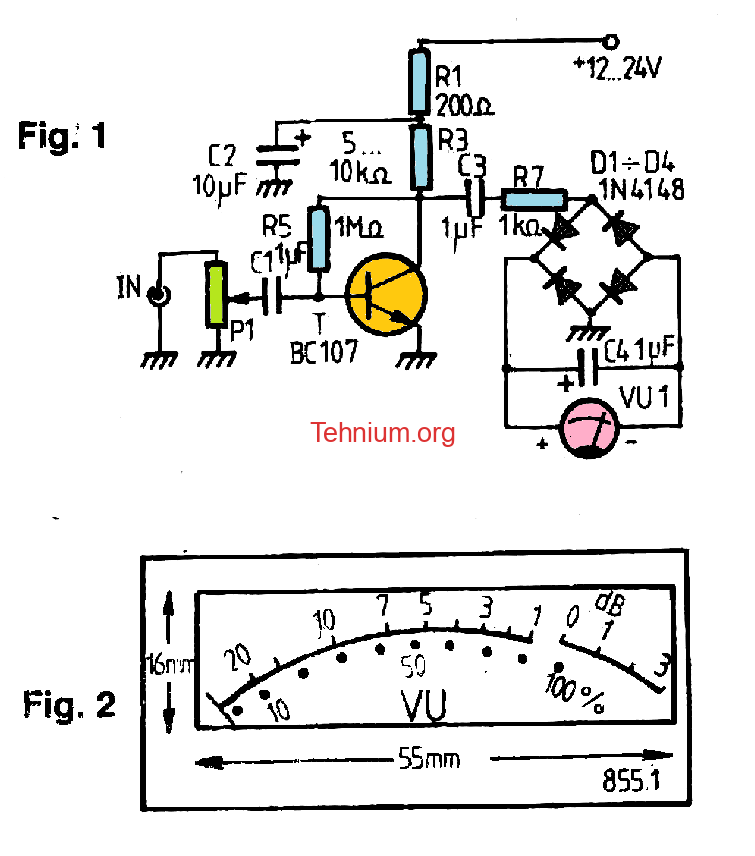

Montajul (fig. 1) permite adaptarea la orice amplificator audio. Pragul de nivel maxim se prestabilește prin intermediul potențiometrului P1. Tranzistorul T are rolul de amplificare a semnalului, dacă sursa de semnal este insuficientă pentru a provoca deviația acului instrumentului până la nivelul maxim. Din colectorul acestuia, semnalul audio se aplică unei punți redresoare. Filtrarea se realizează prin intermediul capacității C4. Instrumentul poate fi unul obișnuit, utilizat curent la magnetofoane.
În fig. 2 se poate urmări un exemplu de realizare a scalei VU-metrului, dacă se utilizează un microampermetru logaritmic.
Montajul poate fi alimentat de la o sursă ce poate furniza o tensiune stabilizată cuprinsă în domeniul 12…24V.
