Schemele de ceas cu alarmă având la bază circuitul specializat MMC351 conțin trei comutatoare cu câte zece poziții, un comutator cu două poziții pentru programarea zecilor de ore și un comutator AM/PM, destinate programării alarmei (1), (2), (3). Aceste componente relativ scumpe și puțin fiabile ar putea fi înlocuite cu patru registre de 4 biți sau… cu o memorie. Ultima soluție, preferabilă atât din cauza reducerii numărului de capsule utilizate și a simplificării programării (o singură tastă de memorare), cât și datorită posibilității de alarmare la ore diferite, pe durate diferite, va fi prezentată în continuare.
În fapt, se utilizează una din cele mai ieftine memorii RAM, „clasica” 2102, adresată de diferitele ieșiri ale lui MMC351. În memorie se va înscrie zero când se dorește alarmarea, utilizând, după cum am mai amintit, o singură tastă. Cu alte cuvinte, ceasul cu alarmă propus se programează din trei taste (fig. 1). Comutatorul ALARM ON/OFF nu are rol în programare, ci servește la oprirea operativă sau anticipată a alarmei, confirmată și prin stingerea LED-ului roșu amplasat deasupra comutatorului.
Pentru programarea alarmei, se formează ora de alarmare din tastele H și M, apoi se apasă tasta MEM, beneficiind de confirmarea sonoră a preluării comenzii.
În funcție de cum se face programarea, alarma poate dura unul sau mai multe minute și se poate repeta la intervale de minute sau după câteva ore etc. Din acest punct de vedere, montajul este superior multor „concurenți” de proveniență industrială, de exemplu, sofisticatul MMP1206 (4). Comparativ cu acest integrat (care, după cum se știe, mai are nevoie de câteva capsule buffer pentru a constitui un ceas complet), ceasul cu memorie nu ne va trezi în mijlocul nopții, după o întrerupere accidentală a rețelei și nici nu va suna 99 de minute dacă nu-l oprim.
Montajul a fost conceput ca un adaptor conectabil la un ceas deja existent cu MMC351. Singura condiție impusă de utilizarea memoriei este alimentarea cu +5 V (stabilizat) atât a adaptorului de alarmă, cât și a ceasului propriu-zis. Consumul montajului adaptor este sub 100 mA când nu se face alarmarea.
FUNCȚIONAREA SCHEMEI

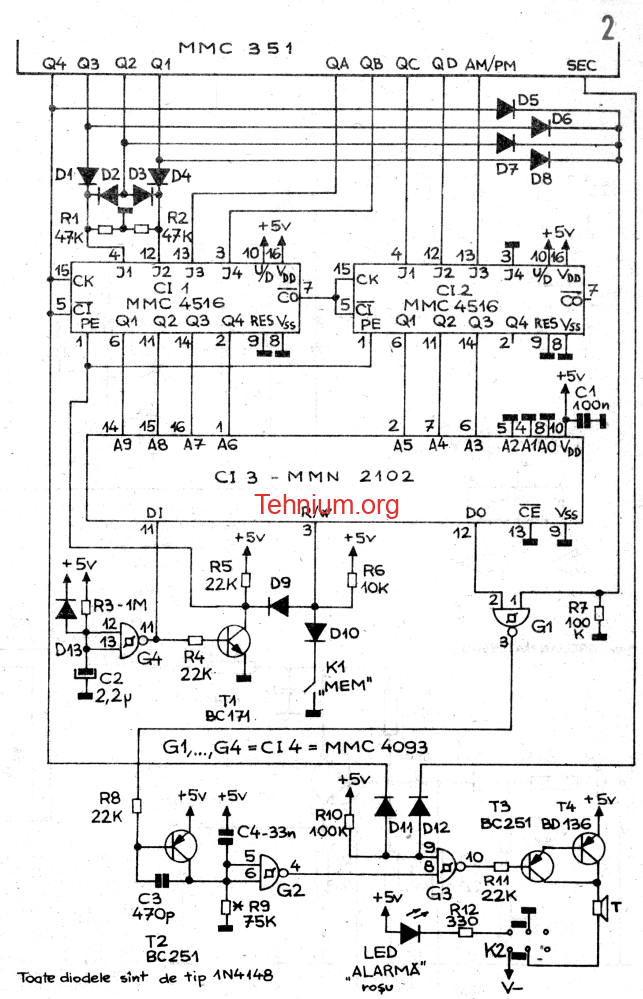

Schema electrică a ceasului cu memorie este prezentată în figura 2. Se remarcă adresarea indirectă a memoriei prin cele două numărătoare programabile CI1, CI2.
La punerea sub tensiune a montajului, se realizează o ștergere a memoriei prin scrierea unui 1 logic în celulele memoriei, baleiată rapid de numărătoarele atacate cu 1024 Hz de la ieșirea Q4. Durata ștergerii este dictată de constanta de timp C2R3.
După acest proces, numărătoarele devin „transparente”, transmițând spre memorie starea lui MMC351.
Codificatorul realizat cu diodele D1…D4 are ca finalitate reducerea numărului de biți ai cuvântului de adresare a memoriei pentru a nu mai folosi încă o capsulă MMC4516.
La apăsarea tastei MEM se va scrie zero în patru locații de memorie, datorită modificării dinamice a adreselor A4…A9. În momentul întâlnirii a patru zerouri consecutive pe ieșirea DATA OUT a memoriei, circuitul realizat cu T2, G2 declanșează alarma. Dacă întâlnește trei sau mai puține zerouri consecutive, circuitul rămâne inactiv. Funcționarea acestui circuit a fost descrisă în (2).
Alarmarea se face cu semnal de 1024 Hz „modulat” cu 1 Hz, adus prin diodele D11, D12 pe intrarea porții G3. Semnalul amplificat de tranzistoarele T3, T4 este redat într-o cască telefonică T, atunci când comutatorul K2 permite acest lucru.
CONSTRUCȚIE ȘI REGLAJE
Montajul se realizează pe cablaj imprimat. Desenul acestui cablaj, cât și dispunerea componentelor sunt prezentate în figura 3.
Schema sursei de alimentare este cea prezentată în (2), schimbându-se doar dioda D101 — PL7V5Z cu PL5V6Z.
După alimentarea montajului se încearcă o programare, ajustând rezistența R9 astfel încât ceasul să sune la ora programată, dar fără a suna și în vecinătatea orei respective.
Se întrerupe repetat alimentarea montajului și se „baleiază” apoi memoria fără a programa alarma. Ceasul nu trebuie să sune. Dacă sună la ore aleatoare, se cercetează starea condensatorului cu tantal C2, eventual se schimbă. Dacă sună la aceeași oră, memoria are o locație defectă, dar se poate încerca utilizarea ei, schimbând combinația 000 de pe adresele A0, A1, A2.
