Multe aparate electrocasnice – picupuri, casetofoane, aparate radio – sunt echipate cu circuitul integrat UL 1401 L, care poate fi folosit și de către constructorii amatori în montajele lor.

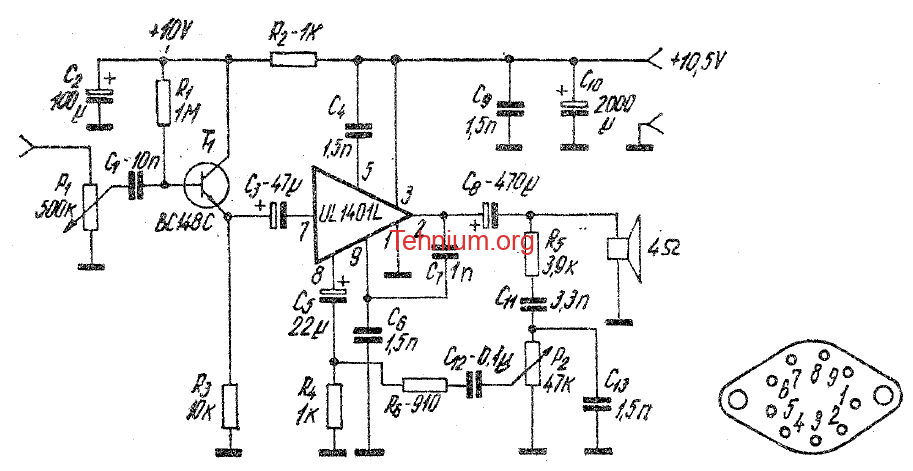

Modul cum poate fi conectat într-o schemă acest circuit este prezentat alăturat. Acesta este un amplificator integrat de joasă frecvență ce debitează pe o sarcină de 4 Ω o putere maximă de 0,5 W. Amplificatorul are la intrare un etaj repetor pe emitor cu tranzistorul BC 109 sau BC 148. S-a adaptat acest montaj fiindcă o doză ceramică de picup are o impedanță de ordinul 0,5 MΩ, iar impedanța de intrare a circuitului UL 1401 L este de numai 8 kΩ.
În montaj poate acționa și un circuit corector de ton.
Explicație de funcționare
Circuitul prezentat este un amplificator audio monofonic de mică putere destinat reproducerii semnalului provenit de la surse cu impedanță ridicată, cum sunt dozele piezoelectrice (ceramice) de pick-up.
- Adaptarea de impedanță (Etajul Buffer cu T1): Tranzistorul T1 (notat în schemă BC148C, iar în text menționat ca BC109/BC148) este conectat în configurație de repetor pe emitor (colector comun). Această configurație are un câștig în tensiune subunitar (aproape de 1), dar prezintă o impedanță de intrare extrem de mare și o impedanță de ieșire mică. Acest lucru este esențial: doza ceramică (0,5 MΩ) nu este descărcată parazit, iar semnalul este transferat fără pierderi de fidelitate către pinul 7 de intrare al circuitului integrat, care are o impedanță nativă mică (8 kΩ).
- Amplificarea de putere (UL 1401 L): Circuitul integrat preia semnalul audio și realizează amplificarea propriu-zisă în curent și tensiune. El livrează o putere de 0,5 W direct pe un difuzor de 4 Ω. Condensatorul de mare capacitate C9 (470 μF) de la pinul 2 blochează componenta continuă a alimentării, lăsând doar semnalul audio alternativ să ajungă la difuzor.
- Rețeaua de corecție de ton: Potențiometrul P2 (47 kΩ), împreună cu rețeaua de condensatoare (C12, C13) și rezistențe conectate în bucla de reacție parțială a integratului (pinii 9, 1), funcționează ca un control de ton (atenuare/accentuare frecvențe înalte).
- Filtrarea și stabilitatea: Rețeaua Boucherot de la ieșire (R5 = 3,9 Ω și C11 = 3,3 nF) previne autooscilațiile parazite la frecvențe înalte, protejând circuitul integrat. Condensatorul masiv C10 (2000 μF) filtrează linia de alimentare de +10,5 V pentru a elimina brumul de rețea.
Piese echivalente moderne
Circuitul integrat UL1401L (fabricat în trecut în Polonia de către CEMI sub licență TBA820) și tranzistoarele din seria BC cu terminale în linie sunt piese considerate astăzi vintage. Pentru repararea sau reconstrucția circuitului, se folosesc următoarele componente actuale:
- Circuitul integrat UL 1401 L: Înlocuitorul său direct, cu aceeași schemă și dispunere a pinilor (capsulă metalică sau plastic cu dispunere circulară/în linie conform versiunii), este TBA820 sau TBA820M (varianta modernă în capsulă standard DIP-8, extrem de populară și ușor de găsit).
- Tranzistorul T1 (BC148C / BC109): Poate fi înlocuit direct cu tranzistoare NPN moderne de mic zgomot și amplificare mare, cum ar fi BC549C sau BC550C în capsulă de plastic TO-92. Notă: La plantarea pe placă, aveți grijă la ordinea pinilor (Baza, Colector, Emitor), deoarece dispunerea tranzistoarelor din seria veche BC148 diferă de cea a seriei moderne BC547/549.
- Potențiometrele (P1, P2): Pentru controlul de volum P1 (500 kΩ) și ton P2 (47 kΩ) se folosesc potențiometre rotative moderne, liniare sau logaritmice, de valori standard apropiate (ex. 470 kΩ în loc de 500 kΩ, respectiv 47 kΩ).
- Condensatoarele electrolitice: Condensatoarele vechi se înlocuiesc cu unele moderne cu aceleași capacități (C2 = 100 μF, C3 = 47 μF, C5 = 22 μF, C9 = 470 μF, C10 = 2200 μF) la o tensiune de lucru standard de 16 V sau 25 V. Cele actuale sunt mult mai mici și mai stabile termic
