La locul de muncă sau la domiciliu, în fața panourilor de comandă și a mașinilor-unelte sau la bordul mijloacelor de transport, în camera de zi, în bucătărie sau în dormitoare — cu alte cuvinte, aproape peste tot — ne întâlnim, zilnic, cu produsele binecunoscutei Întreprinderi de aparataj electric de instalații Titu: conectoare, siguranțe și socluri pentru siguranțe, butoane de comandă cu și fără semnalizare, comutatoare și întrerupătoare, lămpi de semnalizare și de veghe, prize simple, duble și triple etc., etc.
Cu puțin timp în urmă, aceeași marcă de prestigiu — I.A.E.I.-Titu — și-a dat o nouă întâlnire cu beneficiarii din întreaga țară, la ei acasă, în holul de la intrare. Reprezentantul firmei este de data aceasta un aparat complex, destinat iluminării temporizate a holurilor și a scărilor, în vederea raționalizării consumului de energie electrică. AST-O, acesta este numele prescurtat al automatului de scară tranzistorizat, iar dintre semnalmentele sale mai importante remarcăm:
- tensiunea de alimentare = 220 V c.a. (+/- 10%);
- puterea maximă de sarcină = 440 W la cos fi = 1;
- temporizarea reglabilă în intervalul 15–180 de secunde.

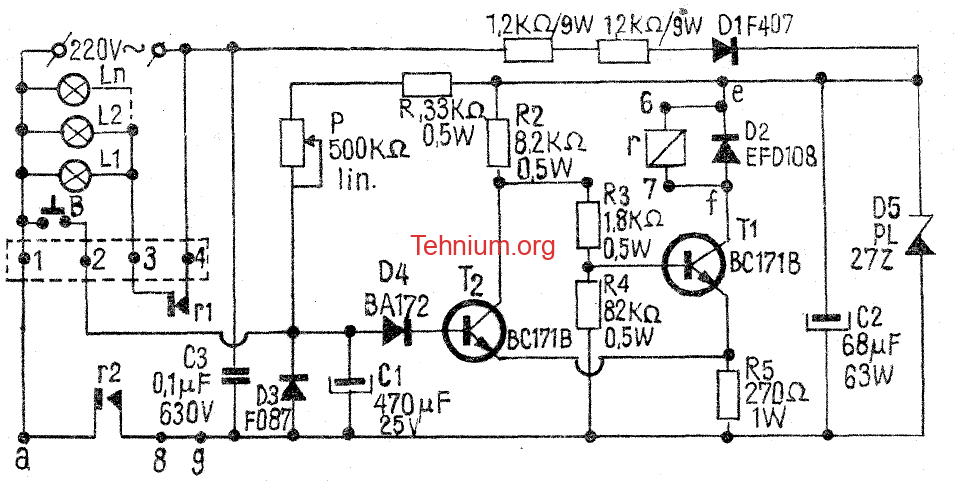

Aparatul este format din trei părți principale: carcasa cu regletă de contacte, circuitul electronic de comutație și releul electromagnetic. Alimentarea cu tensiune continuă a comutatorului electronic se face fără transformator, prin divizare, redresare și stabilizare. Elementul de execuție îl reprezintă un releu electromagnetic de tip R15 (250 Ohm / 24 V), prevăzut cu două perechi de contacte normal deschise, r1 și r2.
Automatul se fixează pe panou cu ajutorul a două șuruburi M4. Se demontează șurubul ce susține placa de protecție a bornelor de la regletă, se realizează legăturile electrice conform schemei imprimate pe carcasă, respectând ordinea de la stânga la dreapta, în poziția în care se poate citi corect schema. La bornele 1, 2 și 3 se conectează cele trei conductoare ce deservesc circuitele de alimentare ale becurilor (L1, L2… Ln) și butoanelor de lumină (B — toate în paralel); conductoarele care alimentează cu tensiune întregul sistem se conectează la bornele 1 și 4. Se va folosi conductor cu secțiunea de 2,5 mm². În final, placa de protecție se montează la loc.
Aparatul funcționează din momentul apăsării (timp de 1–2 secunde) pe unul din butoanele de lumină. Becurile se sting automat după intervalul de timp pentru care a fost reglat potențiometrul P. Durata de iluminare poate fi prelungită prin apăsarea repetată a butoanelor.
Pentru o funcționare corectă și de lungă durată, aparatul trebuie instalat într-un loc ferit de praf, umezeală sau alte substanțe corozive, cu o temperatură cuprinsă în intervalul -15°C … +45°C. Periodic (la 3 luni) se demontează capacul pentru curățirea aparatului de praf.
Este de la sine înțeles că instalarea, întreținerea și eventuala depanare a automatului de scară pot fi făcute numai de către persoane autorizate.
În încheiere, o precizare utilă: dioda BA 172 poate fi înlocuită cu 1N4009, BA 171, BA 244.
