TDA4930

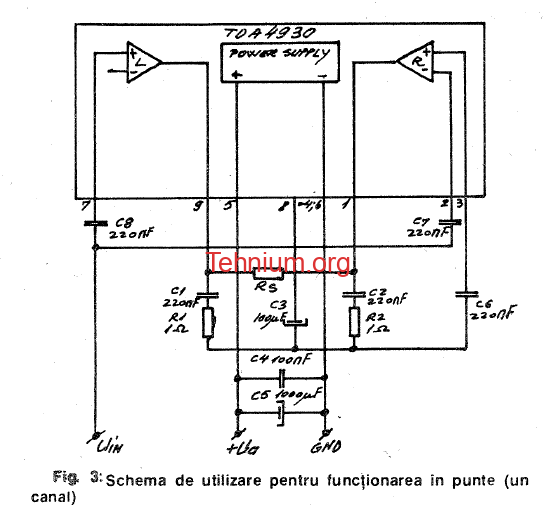

Circuitul integrat monolitic TDA4930, realizat în tehnologie bipolară, este un amplificator de audiofrecvență, în clasă B, stereofonic. El poate funcționa ca amplificator monofonic în punte. Dispune de următoarele facilități:
— minimum de componente externe;
— protecție la scurtcircuit a ieșirilor;
— protecție la suprasarcină și depășirea domeniului de temperatură;
— domeniu larg al tensiunii de alimentare.

Circuitul este produs de firma SIEMENS pentru utilizări diverse și în special pentru receptoarele de televiziune stereofonice. Poate fi utilizat în domeniul de tensiune de alimentare cuprins între 8 V și 26 V, cu rezistențe de sarcină între 1 Ω și 16 Ω. Primele etaje sînt amplificatoare diferențiale cu reacție negativă puternică. Compensarea internă de frecvență limitează banda de frecvență la 4,5 MHz. Etajele finale sînt realizate cu tranzistoare cvasi pnp, avînd tensiunea de saturație redusă. Fiecare element de putere este echipat cu un circuit de protecție independent ce asigură ieșirile amplificatoarelor împotriva scurtcircuitului în curent continuu și alternativ.

Un circuit de protecție la curent continuu la ieșire protejează sarcina atunci cînd conexiunile de masă devin aparente în timpul funcționării în punte. Pentru a evita supraîncălzirea este prevăzută o siguranță termică pentru ambele amplificatoare, care limitează curentul absorbit de la sursă atunci cînd cip-ul are o temperatură ridicată. Pentru economie în componente externe, reacția negativă ce fixează cîștigul amplificatoarelor la Gv = 30 dB, ca și divizorul tensiunii de referință la intrare, au fost integrate.

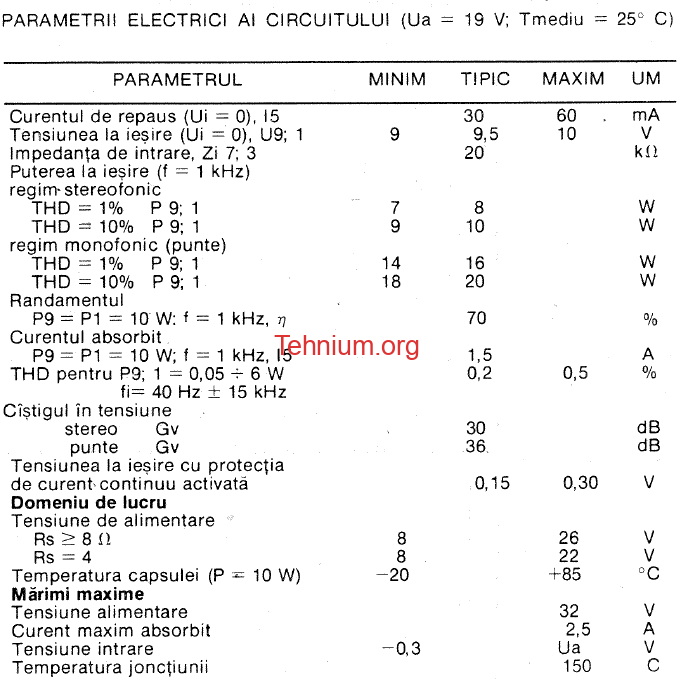

Circuitul este încapsulat în capsula P-SIP9 cu 9 terminale, avînd următoarea semnificație a pinilor:
