Montajul prezentat îl propun atât persoanelor particulare dornice de a economisi energia electrică, cât și unor instituții sau întreprinderi. Ca dispozitiv separat s-a atașat în suportul lămpilor de veghe folosite îndeosebi în magazine și care determină iluminarea acestora numai pe timpul nopții. În repaus, ziua, consumul dispozitivului este neglijabil. Dacă ne gândim la numărul magazinelor, de exemplu, numărul lămpilor de veghe folosite, în zilele lungi de vară îndeosebi când acestea sunt iluminate în afara programului, economia nu este deloc neglijabilă.

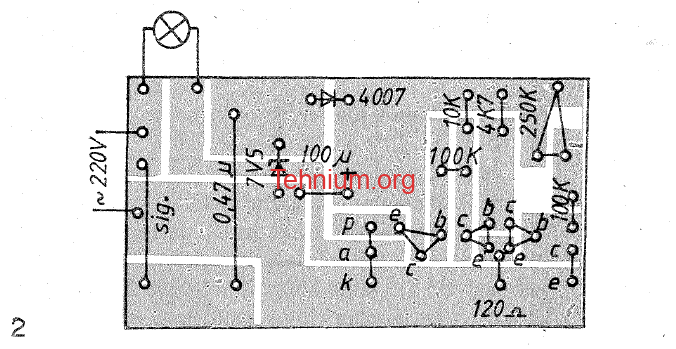

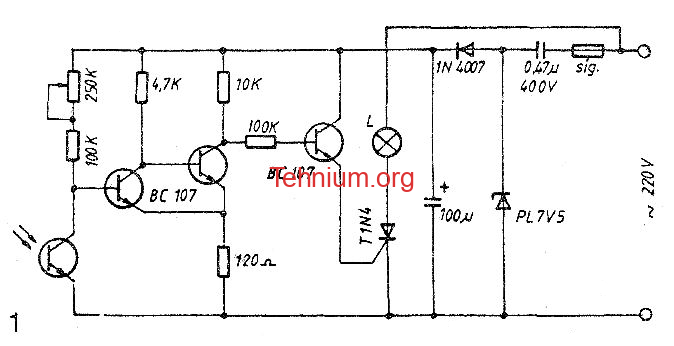

Curentul absorbit de consumator fiind mic, am simplificat montajul realizând alimentarea fără transformator, folosind un condensator de 0,47 μF la 400 V, redresare monoalternanță cu o diodă 1N4001 și stabilizat cu PL7V5. Fototranzistorul este realizat dintr-un BC107, BC108, BC109 căruia i-am pilit capsula și i-am aplicat cu electropastă o lentilă de la becurile de 2,5 V cu lupă. Tranzistoarele T1 și T2 formează un trigger Schmitt, care intră în funcție la o anumită tensiune de prag. Când fototranzistorul nu este iluminat, deci rezistența sa este mare, triggerul nu este acționat, sistemul fiind în repaus, odată cu apariția luminii, rezistența fototranzistorului se micșorează și ca urmare lui T1 i se aplică o tensiune determinând bascularea triggerului. Semnalul obținut la ieșire va comanda tranzistorul T3, astfel încât prin tensiunea aplicată porții tiristorului acesta se deschide și lampa L este alimentată.
Dacă nu dispunem de un tiristor, acesta poate fi înlocuit cu un releu, prin contactele căruia închidem circuitul de alimentare al becului. În acest caz tranzistorul T3 va fi înlocuit cu unul capabil să comande releul de care se dispune. Montajul odată realizat nu creează probleme de reglaj. Cu semireglabilul de 250 kΩ se stabilește sensibilitatea lui după dorința sau necesitatea noastră.
Principiul de funcționare
Acest montaj este un întrerupător crepuscular automat alimentat direct de la rețeaua de 230V~ fără transformator (prin intermediul unei reactanțe capacitive oferite de condensatorul de 0,47 μF/400V, care reduce tensiunea în siguranță, urmat de redresare și stabilizare la 7,5 V cu dioda Zener).
- Detecția luminii: Fototranzistorul improvizat acționează ca un senzor rezistiv variabil în funcție de intensitatea luminoasă.
- Triggerul Schmitt (T1, T2): Monitorizează tensiunea de pe senzor. Rolul triggerului este de a asigura o basculare fermă (fără stări intermediare de pâlpâit) atunci când se trece de la zi la noapte.
- Comanda sarcinii (T3 și Tiristorul Th): Când se lasă întunericul, triggerul își schimbă starea, deschizând tranzistorul T3. Acesta trimite un impuls în poarta (gate-ul) tiristorului, amorsându-l. Tiristorul lasă să treacă curentul de rețea prin becul L, aprinzându-l.
Componente moderne alternative
- Alimentarea fără transformator: > ⚠️ AVERTISMENT DE SIGURANȚĂ CRITIC: Acest tip de alimentare plasează întregul circuit la potențialul periculos al rețelei de 230V~. Orice atingere accidentală a componentelor în timpul funcționării este letală! Condensatorul original de 0,47 μF la 400V trebuie înlocuit obligatoriu cu un condensator special de siguranță de clasa X2 (0,47 μF / 275V~ sau 400V~). Alternativa modernă infinit mai sigură este eliminarea completă a acestui bloc și alimentarea circuitului de la un mic încărcător de telefon de 5V izolat galvanic.
- Fototranzistorul (BC107/108/109 pilit): Pilirea capsulelor metalice este o tehnică învechită și instabilă în timp (joncțiunea oxidează la aer). Înlocuiește-l direct cu un fotoresistor standard (LDR de 10 kΩ – 20 kΩ, de tip GL5516) sau cu un fototranzistor gata capsulat de tip BPX81 ori TEPT5700.
- Tranzistoarele (T1, T2, T3): Se înlocuiesc direct cu universalele BC547B sau 2N3904 în capsulă din plastic TO-92.
- Dioda Zener (PL7V5): Se înlocuiește cu o diodă Zener modernă de 7,5V la 0,5W, model BZX55C7V5.
- Tiristorul (Th – T1N4): Tiristoarele vechi românesc din seria T1N4 se pot înlocui cu modele moderne în capsulă TO-220 mult mai robuste, cum ar fi BT151-500R sau TIC106M. Dacă becul este cu LED (modern), curentul este foarte mic, deci un tiristor mic ca MCR100-6 este ideal
