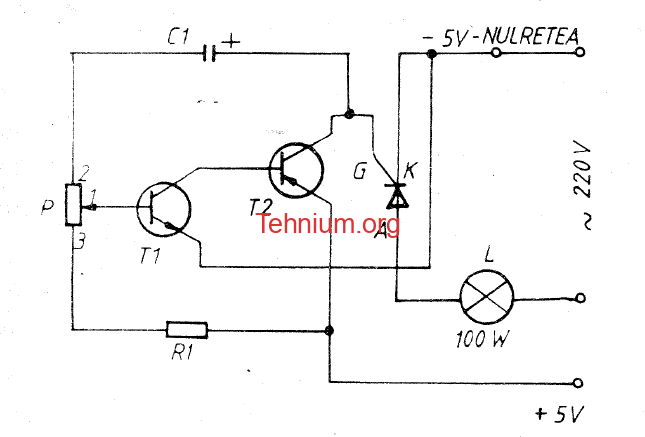

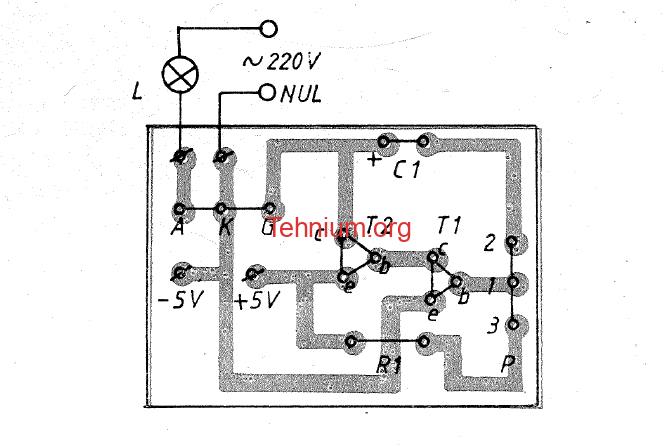

chema următoare prezintă un stroboscop care are între 1-7 aprinderi pe secundă, numărul lor fiind reglat cu potențiometrul P. Schema de bază este un circuit basculant format din C1, P1, T1 și T2, căruia i s-a adăugat un tiristor (sau triac) care, primind impuls de la circuitul basculant, aprinde becul L. Montajul se alimentează la 5-10 Vcc. Lista de componente: C1 = 2,2 μF; P = 50 kΩ; R1 = 100 kΩ; T1 = BC 109; T2 = BD 136-138-140 sau 2N2905.
Principiul de funcționare
Acest montaj este un generator de impulsuri de joasă frecvență care comandă comutația rapidă a unui bec alimentat direct de la rețea, creând efectul vizual de stroboscop (pâlpâit sacadat).
- Generatorul de tact (Circuitul basculant): Tranzistoarele T1 și T2 sunt conectate într-o configurație de multivibrator astabil asimetric (circuit basculant discret). Viteza de încărcare și descărcare a condensatorului C1 este controlată prin intermediul potențiometrului P de 50 kΩ. Prin rotirea acestui potențiometru, se modifică constanta de timp, reglând rata de pâlpâire între 1 și 7 impulsuri pe secundă (Hz).
- Separarea și controlul etajelor: Partea de joasă tensiune (oscilatorul cu tranzistoare, alimentat separat în siguranță la 5–10 Vcc) generează impulsuri ascuțite de curent.
- Comanda becului prin Tiristor/Triac: Aceste impulsuri sunt injectate în poarta (gate) tiristorului sau triacului. Elementul de putere se comportă ca un întrerupător electronic ultra-rapid: la fiecare impuls primit, se deschide instantaneu și lasă curentul alternativ de rețea (220V) să treacă prin becul L, provocând flash-ul luminos sacadat.
Componente moderne alternative
- T1 (BC 109 – Tranzistor NPN mică semnal, zgomot redus): Se înlocuiește direct cu universalul BC547B sau BC549C în capsulă din plastic TO-92.
- T2 (BD 136 / BD 138 / BD 140 sau 2N2905 – Tranzistor PNP medie putere): Seria BD140 este în continuare standard industrial, extrem de ieftină și ușor de găsit în magazine. O altă alternativă modernă în capsulă TO-220 este TIP32C.
- Tiristorul sau Triacul (Th): În locul componentelor vechi, cel mai indicat este utilizarea unui triac modern din seria BT136-600E sau TIC206M. Triacul este preferabil unui tiristor deoarece conduce ambele alternanțe ale curentului alternativ, oferind flash-uri mult mai puternice și luminoase.
- Condensatorul C1 (2,2 μF): În loc de condensatoarele electrolitice vechi din aluminiu (care își schimbă capacitatea în timp și deCalibrează frecvența), se recomandă un condensator cu film din poliester (MKT) de 2,2 μF la 63V sau un condensator cu tantal.
- Alimentarea de joasă tensiune (5-10 Vcc): Poți folosi un transformator mic sau, mult mai simplu, un încărcător de telefon de 5V conectat prin mufă USB pentru a alimenta oscilatorul în deplină siguranță.
⚠️ AVERTISMENT DE SIGURANȚĂ CRITIC: Partea din schemă ce cuprinde triacul și becul L este conectată direct la tensiunea periculoasă de 230V~ a rețelei. Pentru o siguranță absolută a utilizatorului și a sursei de 5V, este recomandat imperativ să se interpună un opto-triac de izolare (MOC3021 sau MOC3041) între colectorul lui T2 și poarta triacului de putere. Acest cip izolează optic (prin lumină, în interiorul capsulei) zona de joasă tensiune de cea de înaltă tensiune.
⚠️ NOTĂ CONEXĂ PENTRU BECURI: La fel ca la orga de lumini, acest stroboscop nu va funcționa cu becuri economice sau becuri standard cu LED. Flash-urile rapide necesită fie un bec clasic cu incandescență/halogen, fie modificarea etajului de putere pentru a comanda o linie/stroboscop de LED-uri la joasă tensiune (12V) prin intermediul unui tranzistor de putere MOSFET (ex: IRFZ44N), eliminând complet tensiunea de 230V și riscurile asociate
