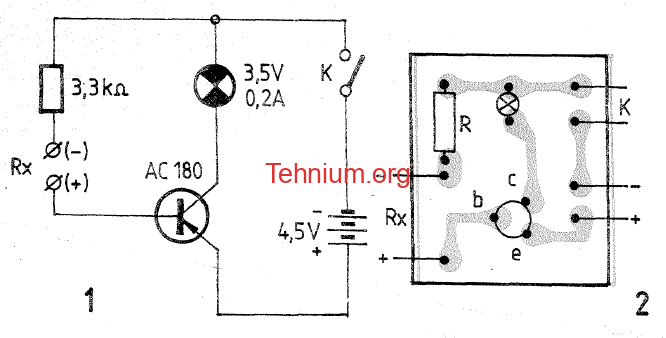

Montajul (fig. 1) reprezintă un verificator simplu pentru continuitatea unor circuite, tranzistoare, rezistențe sub 10 kΩ etc. El se compune dintr-o baterie de 4,5 V, un bec de lanternă (3,5 V / 0,2 A), un tranzistor AC 180 (sau BD 136) și o rezistență de cca 3,3 kΩ. În figura 2 este dat cablajul imprimat la scara 1:1.
Explicație de funcționare
Circuitul funcționează ca un tester simplu de continuitate (sau ohmmetru brut) bazat pe amplificarea în curent a unui tranzistor bipolar de tip PNP.
- Starea de repaus (Sondele Rx în gol): Atunci când bornele de test (Rx) sunt deschise, baza tranzistorului PNP nu primește curent și nu este conectată nicăieri. Tranzistorul rămâne blocat. Ca urmare, prin becul montat în colectorul său nu circulă curent, iar acesta rămâne stins.
- Testarea continuității (Sondele Rx în scurtcircuit sau pe o rezistență mică): Când testerele Rx ating un fir continuu sau o rezistență sub 10 kΩ, se închide un circuit de polarizare a bazei. Curentul circulă de la polul pozitiv (+), prin joncțiunea emitor-bază a tranzistorului, prin rezistența R (3,3 kΩ), închizându-se la polul negativ (-) al bateriei.
- Aprinderea becului: Acest mic curent de bază deschide complet tranzistorul (îl aduce la saturație). Joncțiunea emitor-colector devine conductoare și permite trecerea unui curent mult mai mare, suficient pentru a aprinde becul de lanternă (3,5 V / 0,2 A). Rezistența de 3,3 kΩ protejează baza tranzistorului împotriva distrugerii, limitând curentul la o valoare sigură.
Piese echivalente moderne
Deși schema a fost publicată în anii ’70-’80, ea poate fi replicată cu ușurință folosind piese actuale, mult mai accesibile:
- Tranzistorul AC 180: Este un tranzistor vechi cu germaniu de tip PNP în capsulă metalică.
- Echivalente moderne: Poate fi înlocuit cu succes de tranzistoare de siliciu PNP de medie putere, cum ar fi BD136, BD138 sau BD140 (în capsulă TO-126). Se poate folosi, de asemenea, un tranzistor mic de uz general de tip BC557 sau 2N3906, dar numai dacă becul cu filament este înlocuit cu un LED (deoarece un bec de 0,2 A depășește curentul maxim suportat de un BC557).
- Rezistența R (3,3 kΩ): Se găsește exact la aceeași valoare standardizată în prezent. Se va folosi o rezistență cu peliculă de carbon sau metalică standard de 3,3 kΩ / 0,25 W.
- Becul de lanternă (3,5 V / 0,2 A): Becurile mici cu incandescență și filament se găsesc mai greu astăzi și consumă multă energie din baterie.
- Înlocuitor modern: Se poate utiliza o diodă LED standard (roșie sau verde), montată înseriat cu o rezistență de limitare de aproximativ 150 Ω – 220 Ω în locul becului, pentru a proteja LED-ul împotriva arderii la tensiunea de 4,5 V.
- Bateria de 4,5 V: Clasica baterie plată (tip 3R12) este încă disponibilă pe piață. Ca alternativă, se poate folosi un suport pentru 3 baterii de tip R6 (AA) înseriate, obținând aceeași tensiune totală de 4,5 V
