Casetofonul MK-29 poate fi alimentat de la rețea sau din 6 baterii de 1,5 V. Conține în general tranzistoare de uz curent, amplificatorul de putere fiind TBA820. Tranzistoarele T5 și T6 formează oscilatorul de ștergere. Indicatorul de nivel este construit cu diode LED.
Explicații tehnice și Componente alternative moderne

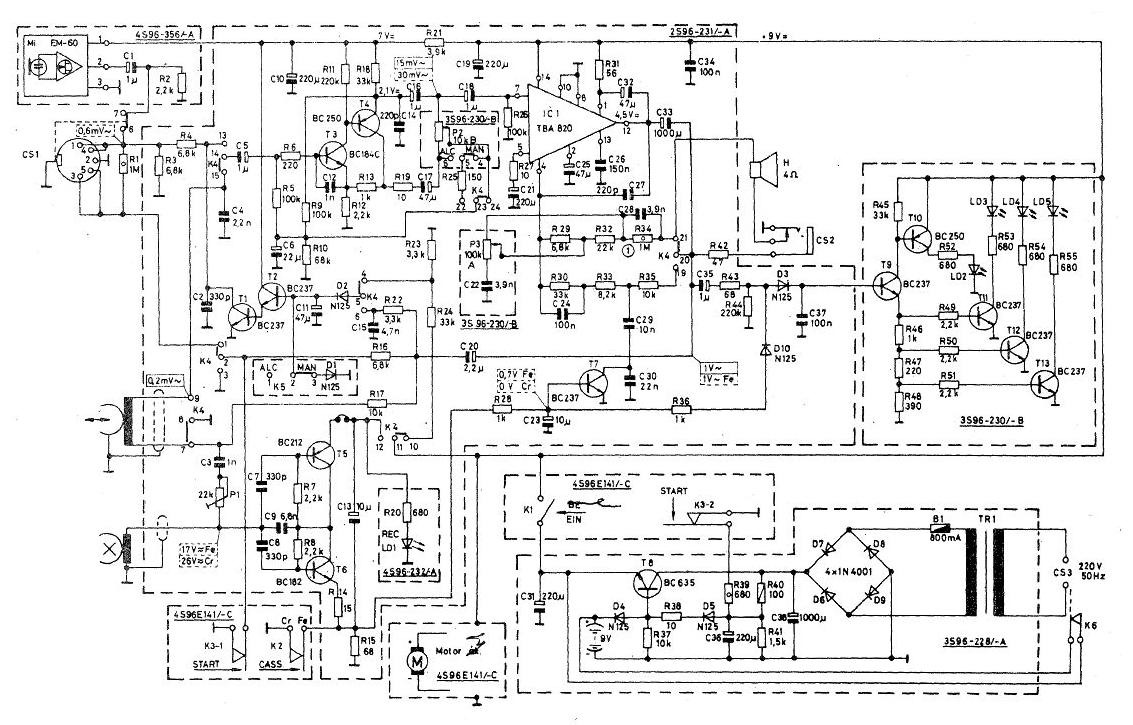

Această schemă complexă reprezintă electronica completă a unui casetofon portabil din anii ’80, incluzând etajul de preamplificare pentru capul magnetic de redare/înregistrare (CS1), circuitul de control automat al nivelului de înregistrare (ALC), oscilatorul de ștergere și premagnetizare (T5, T6), un indicator de nivel cu LED-uri pe trepte (dreapta-sus, T9–T13), un stabilizator de turație pentru motorul de antrenare (T8) și un amplificator audio de putere integrat (IC1).
Pentru depanarea sau reconstrucția parțială a blocurilor funcționale cu piese actuale, iată ghidul complet de alternative:
1. Circuitul integrat amplificator (IC1)
- TBA 820: Este un amplificator audio monolitic de mică putere în capsulă DIP8, foarte popular în epocă, capabil să livreze în jur de 1–2 W pe un difuzor de 4 Ω la o alimentare de 9V.
- Echivalent modern: Cipul original TBA820 (sau varianta TBA820M) se mai găsește doar ca stoc vechi. Poate fi înlocuit direct, pin-la-pin, cu LM386 sau TDA2822M (configurat în punte), deși aceste cipuri moderne necesită o mică modificare a circuitelor exterioare de compensare (rezistențe/condensatoare) de la pini pentru a funcționa corect. Pentru o reparație rapidă fără modificări pe cablaj, este recomandat să cauți un integrat TBA820M de schimb.
2. Tranzistoarele de mică semnal (T1 ÷ T4, T7, T9 ÷ T13)
- BC 237, BC 182, BC 184C (Tranzistoare NPN de uz general): Sunt folosite pe scară largă în etajele de preamplificare (T1, T2), indicatorul de nivel cu LED-uri (T9, T11, T12, T13) și amplificatorul de microfon (T7). Le poți înlocui pe toate direct cu universalele BC547B sau 2N3904 (în capsulă TO-92). Pentru etajul critic de intrare de la capul magnetic (T1, unde zgomotul de fond trebuie să fie minim), este recomandat să folosești un tranzistor specializat de mic zgomot, cum ar fi BC549C sau BC550C.
- BC 250 (Tranzistoare PNP): Sunt utilizate în etajul de control (T3) și în matricea indicatorului de nivel (T10). Înlocuitorul modern standard este BC557B sau 2N3906.
3. Tranzistoarele din oscilator și stabilizatorul de motor (T5, T6, T8)
- T5 (BC 212 – PNP) și T6 (BC 182 – NPN): Formează oscilatorul de ștergere/premagnetizare de înaltă frecvență. Se pot înlocui cu perechea modernă BC557 (PNP) și BC547 (NPN).
- T8 (BC 635 – NPN, putere medie): Controlează curentul aplicat motorului (M) în circuitul de stabilizare a turației. Suportă curenți mai mari decât tranzistoarele de semnal mic. Poate fi înlocuit cu un tranzistor modern robust în capsulă TO-126, cum este BD139, care va lucra mult mai rece și va asigura o turație stabilă a motorului.
4. Diodele din circuit
- D1 ÷ D3, D10 (N125 / 1N4148): Notația de pe schemă „N125” indică diode rapide de semnal mic. Se înlocuiesc direct cu universalele și ultra-disponibilele diode cu siliciu 1N4148.
- D6 ÷ D9 (4× 1N4001 – Puntea redresoare): Sunt diodele din puntea de alimentare de la rețea. Le poți înlocui cu clasicele 1N4007 (1A / 1000V) sau cu o mică punte monobloc de tip W04M.
- LD1 ÷ LD5 (Diode LED): Formează indicatorul de nivel și martorul de înregistrare (REC). Se înlocuiesc cu LED-uri moderne standard de 3 mm sau 5 mm (ex: verzi pentru nivel normal, roșu pentru suprasarcina / REC).
5. Condensatoarele și Alimentarea
- Condensatorul de filtraj principal C38 (1000 мк): Chirilicul „мк” înseamnă microfarazi (μF). Înlocuiește condensatorul vechi de 1000 μF de pe linia de alimentare cu un condensator electrolitic modern de 1000 μF sau 2200 μF la o tensiune de lucru de 16 V sau 25 V pentru a elimina complet brumul de rețea din difuzor.
- Alimentarea: Circuitul este proiectat să funcționeze la o tensiune continuă de +9 V (furnizată fie de transformatorul de rețea TR1 prin puntea redresoare, fie de cele 6 baterii de 1,5V în serie). Transformatorul original poate fi înlocuit cu orice transformator mic de rețea (230V la 7V~ sau 8V~, minimum 500mA) sau poți alimenta întregul casetofon dintr-un adaptor de priză stabilizat modern de 9 V curent continuu conectat direct după puntea redresoare
