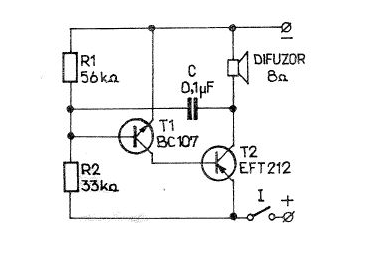

Schema conține un tranzistor T1 de tip NPN, cu siliciu (BC 107 – BC 109) și unul T2 de tip PNP cu germaniu (EFT 212 – EFT 214). Difuzorul este de tip miniatură, având impedanța de 8 Ω. Montajul se alimentează cu 9 V de la două baterii 3 R 12 legate în serie.
Explicații de funcționare
- Tipul de circuit: Acest montaj este un oscilator audio simplu, tip generator de ton (buzzer sau sirenă cu frecvență fixă), realizat într-o configurație complementară cu cuplaj direct (NPN-PNP).
- Bucla de reacție: Condensatorul C (0,1 µF) conectat între colectorul lui T2 și baza lui T1 asigură reacția pozitivă necesară pentru menținerea autooscilațiilor.
- Mecanismul de comutație: Când tranzistorul T1 începe să conducă ușor, curentul său de colector deschide tranzistorul T2. Conducția puternică a lui T2 provoacă un salt de tensiune pe colectorul său, care este transmis prin condensatorul C înapoi în baza lui T1, deschizându-l și mai mult, până când ambele tranzistoare ajung rapid la saturație.
- Determinarea frecvenței: După descărcarea/încărcarea condensatorului prin rețeaua de rezistențe R1 (56 kΩ) și R2 (33 kΩ), tranzistoarele se blochează brusc, iar procesul se repetă ciclic. Această basculare rapidă generează un semnal intermitent cu frecvență audio.
- Transmisia acustică: Difuzorul de 8 Ω montat ca sarcină în colectorul lui T2 transformă direct impulsurile electrice de curent în unde sonore perceptibile (un țiuit sau bâzâit continuu).
Piese echivalente moderne
- T1 (BC 107 – BC 109): Tranzistor NPN de mică putere, uz general, în capsulă metalică TO-18.
- Înlocuitori moderni: Celebrele tranzistoare în capsulă din plastic TO-92 precum BC547, BC548 sau 2N3904. Sunt complet compatibile la parametrii electrici.
- T2 (EFT 212 – EFT 214): Tranzistor PNP istoric cu germaniu de mică frecvență și medie putere.
- Înlocuitori moderni: Tranzistoare moderne cu siliciu precum BC557, BC327 sau 2N3906.
- Notă de calibrare: Deoarece tranzistoarele moderne cu siliciu au tensiunea de deschidere a joncțiunii mai mare (0,6 V față de 0,2 V la germaniu), oscilatorul s-ar putea să nu pornească sau să aibă o frecvență diferită. Dacă se folosește un înlocuitor cu siliciu pentru T2, se recomandă modificarea valorii rezistenței R2 sau înlocuirea ei cu un semireglabil de 100 kΩ pentru a ajusta experimental punctul de pornire al oscilațiilor.
- Bateriile 3 R 12 (baterii plate de 4,5 V): Două baterii în serie ofereau 9 V.
- Înlocuitori moderni: O singură baterie monobloc de 9 V (tip 6F22 / „baterie de prinzător”) sau un suport cu 6 baterii AA/AAA de 1,5 V.
- Condensatorul C (0,1 µF):
- Înlocuitor modern: Un condensator ceramic disc simplu sau un condensator cu film de poliester (MKT) marcat cu codul 104
