Montajul prezentat atenuează efectele de intermodulație datorită adaptării optime a antenei. Semnalul din antenă, dozat prin potențiometrul R1 de 500 Ohm (cu variație liniară), este aplicat prin K celor 6 secțiuni ale bobinei L, care împreună cu condensatorul C2 formează filtrul prin care semnalul este selectat în raport de banda de unde scurte dorită. Din R3 se stabilește regimul de funcționare a preamplificatorului.
Preamplificatorul propriu-zis cuprinde un etaj amplificator cu poarta la masă și un etaj repetor pe sursă.
Bobina L are o carcasă de diametru 0,40 mm din ceramică, calit, teflon etc. și este bobinată cu 41 de spire din CuEm diametru 1 mm, la care se scot următoarele prize mediane: 1,8 MHz = întreagă; 3,5 MHz = 29 spire; 7 MHz = 20 spire; 14 MHz = 11 spire; 21 MHz = 8 spire; 28 MHz = 3,2 spire.

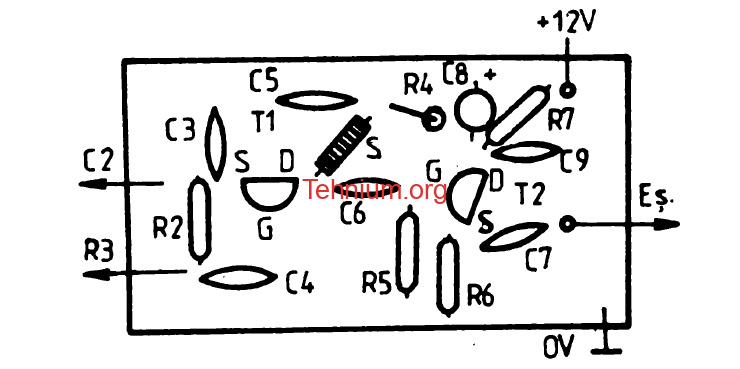

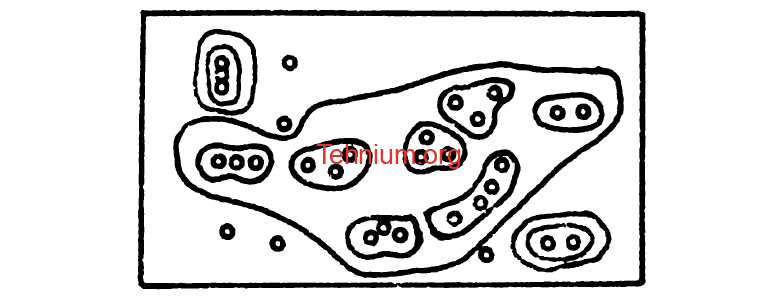

Întreg montajul se execută într-o cutie blindată. Semnalul se introduce și se scoate numai prin treceri de sticlă. Tensiunea de lucru se aplică printr-un condensator de 1 nF.
