A realiza suduri de bună calitate la conexiunile componentelor electronice implică folosirea unui ciocan de lipit care să dezvolte o temperatură bine controlată. Acest control al temperaturii poate fi realizat prin alimentarea electrică.

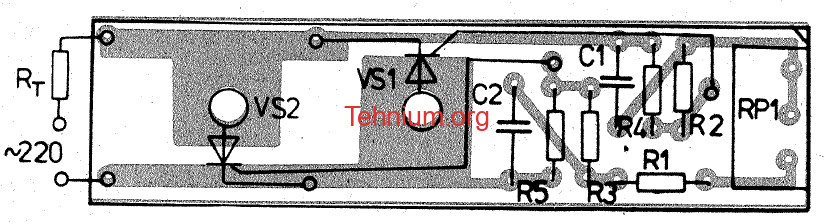

Schema electrică alăturată realizează acest deziderat prin intermediul a două tiristoare. Dacă tiristoarele sunt total deschise, adică permit trecerea integrală a semiperioadei, ciocanul electric se alimentează la tensiunea nominală de 220 V. Din potențiometrul RP1 se pot comanda prin grupurile RC deschiderea celor două tiristoare și, respectiv, tensiunea de alimentare a ciocanului de lipit.
Tiristoarele trebuie să admită un curent de lucru de cel puțin 3 A. Dacă tiristoarele sunt montate pe radiatoare de căldură, puterea controlată poate ajunge la 300 W.
📌 Explicații de funcționare
- Controlul de fază simetric: Circuitul este un regulator de putere în curent alternativ (dimmer) care funcționează prin decuparea fazei. Deoarece curentul alternativ de rețea își schimbă direcția de 100 de ori pe secundă (două semiperioade per ciclu la 50 Hz), circuitul folosește două tiristoare conectate în paralel-invers (antiparalel) pentru a controla ambele jumătăți ale undei sinusoidale. Tiristorul VS1 se ocupă de o semiperioadă, iar VS2 de cealaltă.
- Funcționarea circuitelor de temporizare RC: Potențiometrul
RP1acționează împreună cu rezistența fixăR1și condensatoareleC1,C2ca o rețea de defazaj reglabilă. Prin modificarea poziției cursorului luiRP1, se modifică timpul necesar ca tensiunea de pe condensatoare să atingă pragul de deschidere (amorsare) al porților (grilelor) tiristoarelor în fiecare semiperioadă. - Reglarea temperaturii:
- Când rezistența
RP1este minimă, condensatoarele se încarcă rapid, tiristoarele se deschid chiar la începutul fiecărei semiperioade, iar ciocanul de lipit primește aproape întreaga energie din rețea (putere maximă). - Când rezistența
RP1este maximă, încărcarea este întârziată. Tiristoarele se deschid abia spre sfârșitul semiperioadei, lăsând să treacă doar o mică porțiune din unda de tensiune, ceea ce reduce drastic puterea transmisă și implicit temperatura elementului de încălzire (Rmob.).
- Când rezistența
🛠️ Ghid de piese echivalente moderne
- Tiristoarele VS1, VS2 (T7-4): Reprezentau tiristoare vechi de putere medie (4A / 400V–600V).
- Echivalent modern direct: Se pot înlocui cu tiristoare standard de tip TIC106M, BT151-500R sau TYN604 (toate suportă curenți între 4A și 12A și tensiuni de peste 400V–600V în capsulă izolată sau parțial izolată TO-220).
- Alternativă de optimizare: În electronica modernă, utilizarea a două tiristoare separate în această configurație este considerată ineficientă. Întregul grup format din VS1, VS2, R2, R3, R4, R5, C1 și C2 poate fi înlocuit cu un singur Triac (comutator bidirecțional) de tip BT136-600E sau BTA08-600B, comandat printr-o diodă specială de amorsare numită DIAC (de tip DB3). Această modificare simplifică schema la jumătate, eliminând componente redundante și oferind un reglaj mult mai stabil și simetric.
- Condensatoarele C1, C2 (100 nF / 250V): Deoarece sunt conectate direct la rețeaua electrică, utilizarea unor condensatoare vechi poate fi periculoasă din cauza riscului de străpungere electrică.
- Echivalent modern: Folosiți obligatoriu condensatoare cu film poliester metalizat clasificate special pentru siguranța lucrului la rețea, de tip X2 (notate clar ca 100 nF / 275 Vca sau 400 Vcc).
- Potențiometrul RP1 (68 kΩ):
- Echivalent modern: Se poate înlocui cu o valoare standardizată actuală de 100 kΩ liniar (potențiometrele moderne vin adesea în trepte de 47 kΩ sau 100 kΩ). Este obligatorie folosirea unui potențiometru cu ax de plastic bine izolat, deoarece întreaga schemă se află la potențialul periculos al rețelei de 230Vca
