Un preamplificator de uz general care utilizează un circuit integrat simplu LM382 și care poate fi folosit cu doze magnetice, magnetofoane/casetofoane sau microfoane prin schimbarea câtorva componente.
Acesta este un modul simplu de preamplificator, potrivit pentru a fi integrat într-un sistem existent. Multe persoane au nevoie de un modul pentru a amplifica semnalul unei doze magnetice (pick-up), în timp ce altele își doresc o unitate care să poată fi utilizată pentru un magnetofon/casetofon sau un microfon.
Deși aceste cerințe necesită de obicei circuite diferite, un preamplificator bazat pe circuitul integrat LM382 poate fi adaptat să îndeplinească oricare dintre aceste sarcini, pur și simplu prin schimbarea câtorva componente din jurul circuitului de amplificare de bază.
Ca preamplificator liniar, răspunsul în frecvență se extinde cu mult peste 20 kHz, iar nivelurile de amplificare de 40, 50 și 80 dB pot fi selectate prin modificări simple ale componentelor.

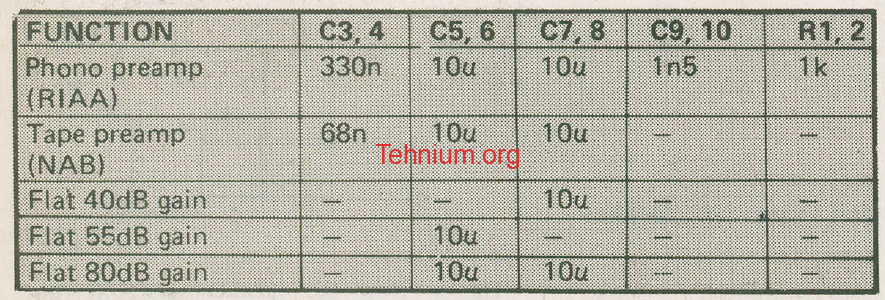

Pentru a utiliza preamplificatorul în aplicația dorită, selectați valorile corespunzătoare ale componentelor, așa cum este detaliat în Tabelul Unu.
Cablurile de intrare trebuie să fie ecranate, deoarece semnalele de la intrare au niveluri foarte scăzute. Dacă întâmpinați probleme cu captarea brumului (zgomot de rețea), poate fi necesar să montați întregul preamplificator într-o cutie metalică pentru a-l ecrona.
CUM FUNCȚIONEAZĂ

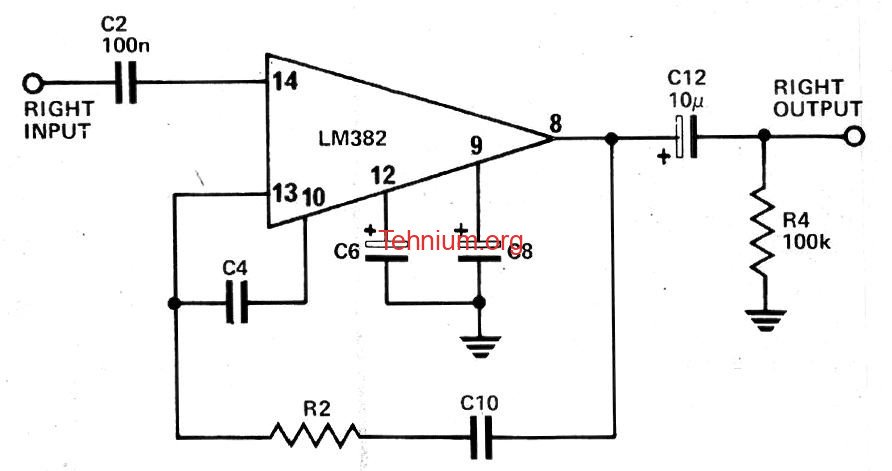

Nu se pot spune foarte multe despre modul în care funcționează LM382, deoarece majoritatea circuitelor sunt conținute în interiorul circuitului integrat (CI). Majoritatea componentelor care determină frecvența se află direct pe cip – doar condensatorii sunt montați extern.
Preamplificatorul poate fi alimentat de la orice tensiune continuă (c.c.) cuprinsă între 10 și 40 de volți, ieșirea fiind polarizată automat la aproximativ +6 volți. Din cauza acestei polarizări, ieșirea trebuie să fie decuplată de etajele următoare, lucru realizat prin C11, C12 și R3, R4.
LM382 are caracteristica utilă de a respinge riplul (ondulația) de pe linia de alimentare cu aproximativ 100 dB, reducând astfel considerabil cerințele privind calitatea sursei de alimentare.
Prin urmare, pot fi utilizate liniile de alimentare ale amplificatorului principal.
Componente moderne recomandate pentru inlocuire
Circuitul integrat LM382 de la National Semiconductor este o componentă de tip vintage, scoasă complet din producție. Caracteristica sa unică era o matrice internă de rezistențe integrată direct pe cip, care permitea configurarea curbelor de egalizare audio (RIAA sau NAB) doar prin conectarea anumitor pini la condensatori externi.
Deoarece nu există un înlocuitor modern direct cu aceeași configurație de pini (drop-in), realizarea acestui proiect astăzi se face folosind un amplificator operațional (op-amp) dual de zgomot redus, mutând rețeaua de rezistențe și condensatori în bucla exterioară de feedback:
- Standardul Audio High-Fidelity (Înlocuitor CI): Circuitul integrat NE5532 este echivalentul modern ideal și standardul industriei pentru preamplificatoare audio stereo cu zgomot ultra-redus. Este foarte ieftin și net superior calitativ vechiului LM382. Alte alternative excelente sunt TL072 (cu intrări JFET, oferind un sunet foarte curat) sau LM833 (optimizat special pentru circuite audio de înaltă fidelitate).
- Condensatorii din rețeaua de filtrare (C3 – C10): Pentru aplicațiile audio unde curba de frecvență este critică (cum ar fi egalizarea Phono RIAA pentru vinil), se recomandă evitarea condensatorilor ceramici simpli. Folosiți în schimb condensatori moderni cu film de poliester (MKT) sau polipropilenă (MKP) de precizie (cum sunt cei de la WIMA), pentru a asigura o reproducere fidelă și fără distorsiuni.
- Condensatorii de decuplare (C11, C12): Condensatorii electrolitici originali pot fi înlocuiți cu echivalenți moderni de tip Low-ESR la o tensiune de lucru adecvată (25V sau 35V, în funcție de sursa de alimentare utilizată).
