Acest dispozitiv va declanșa orice bliț electronic standard la un timp predeterminat (reglabil între 5 milisecunde și 200 de milisecunde) după o schimbare bruscă a luminii ambientale sau a sunetului. Intensitatea schimbării necesare pentru a declanșa unitatea este, de asemenea, reglabilă.
Funcția de declanșare prin lumină permite unității de declanșare să fie utilizată ca un bliț sclav (slave flash).
Pentru a utiliza unitatea în modul acționat prin sunet, pur și simplu conectați microfonul în mufa prevăzută și conectați cablul de bliț al unității la cameră.
Porniți comutatorul SW1 și reglați potențiometrul RV1 astfel încât blițul să nu fie declanșat de zgomotul ambiental, ci să fie declanșat doar de evenimentul care urmează să fie înregistrat – adică foc de armă, bătaie din palme, spargerea unui geam etc.
În majoritatea circumstanțelor, fotografia de acțiune instantanee (stop-action) trebuie făcută într-o cameră întunecată, cu obturatorul camerei deschis.
Funcționând fie pe bază de stimul sonor, fie luminos, acest proiect ușor de construit ar trebui să se dovedească destul de versatil pentru a fi util majorității fotografilor.
Presupuneți, de exemplu, că doriți să fotografiați o sticlă în momentul în care este spartă de o piatră lansată dintr-o praștie. Echipamentul, praștia și sticla sunt instalate inițial la lumină și testate pentru a confirma funcționarea și secvența corectă.
Un film de test este apoi realizat folosind o setare arbitrară a temporizării (întârzierii) în camera acum întunecată. Acest lucru se face prin deschiderea obturatorului, declanșarea praștiei și apoi închiderea obturatorului înainte de a aprinde luminile. (Deși fotografierea unei sticle în întuneric poate părea dificilă – cu puțină practică este surprinzător de ușor. Dar purtați neapărat ochelari de protecție).
O verificare a filmului de test va arăta dacă întârzierea selectată a fost corectă. Dacă este prea scurtă, becul sau sticla vor fi fotografiate înainte de a se sparge efectiv – dacă este prea târziu, acțiunea va fi progresat deja.
Pentru a utiliza unitatea ca bliț sclav, pur și simplu deconectați microfonul. Acest lucru introduce automat senzorul de lumină încorporat în circuit – reglați sensibilitatea astfel încât unitatea să fie declanșată de blițul principal atunci când acesta este acționat. În această aplicație specifică, întârzierea ar trebui setată la minimum pentru utilizarea ca bliț sclav.
Sau poate fi folosită o anumită întârziere pentru a obține o expunere în secvență temporală. Rețineți că întârzierea minimă este de 5 ms și, prin urmare, unitatea nu poate fi utilizată ca bliț sclav pentru acțiuni extrem de rapide fără să apară o dublă expunere.
CUM FUNCȚIONEAZĂ

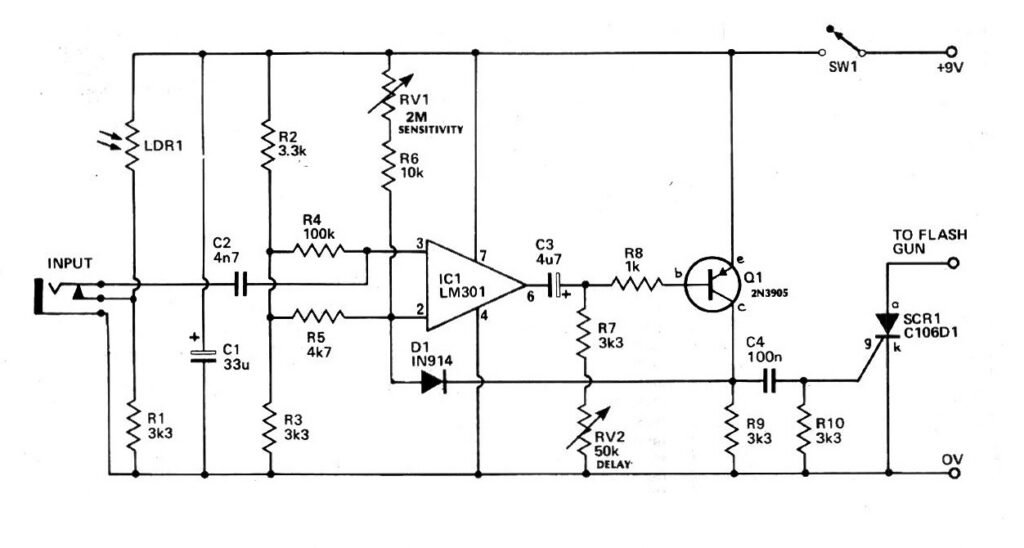

În principiu, microfonul declanșează circuitul monostabil cu CI (circuit integrat), care ulterior declanșează un SCR (tiristor) și, implicit, blițul, după o anumită întârziere. Această întârziere este reglabilă – prin varierea timpului de activare al monostabilului – de la 5 milisecunde la 200 milisecunde.
Circuitul integrat IC1 este un LM301A. Acesta este un amplificator diferențial de c.c. (curent continuu) cu amplificare mare – de regulă 25.000. Variația tensiunii de ieșire a CI cu o alimentare de 9 volți c.c. este de ordinul a 6 volți, iar aceasta se obține cu o variație la intrare de doar 24 microvolți. Acest lucru face ca circuitul integrat să fie ideal pentru utilizarea ca și comparator, acesta fiind modul de operare utilizat în circuitul nostru.
Datorită amplificării foarte mari și a semnalelor de ieșire relativ mari întâlnite în mod normal, circuitul integrat este aproape întotdeauna fie complet blocat, fie complet saturat. Regiunea liniară este foarte îngustă și nu este utilizată în acest circuit.
Cele două intrări ale CI (pinii 2 și 3) ar fi la același potențial dacă nu ar exista curentul de polarizare furnizat prin RV1. Acesta crește tensiunea la pinul 2 al CI cu 10 mV sau mai mult peste pinul 3, în funcție de reglajul lui RV1. Prin urmare, circuitul integrat va fi în mod normal complet saturat, iar tensiunea de ieșire va fi joasă.
Tranzistorul Q1 este menținut în mod normal în stare de conducție de curentul prin RV2, iar colectorul său este în starea „high” (ridicată).
Când un semnal audio de la microfon produce la pinul 3 un nivel care depășește valoarea setată la pinul 2 prin RV1, circuitul integrat își va schimba rapid starea, iar ieșirea sa va trece în starea „high”.
Frontul anterior al acestei tranziții blochează tranzistorul Q1 prin intermediul lui C3. Tensiunea din colectorul lui Q1 va scădea, D1 devine polarizată direct și coboară pinul 2 la aproximativ un volt – ieșirea CI este menținută în starea sa „high”.
După un timp – determinat de constanta de timp a lui C3 și RV2 – Q1 se deschide din nou, permițând circuitului integrat să revină la ieșirea sa normală în stare joasă („low”).
Semnalul de ieșire de la Q1 este diferențiat de C4 și R10. Impulsul pozitiv care apare la sfârșitul perioadei de întârziere declanșează SCR-ul și acționează blițul.
Când microfonul este deconectat, LDR1 și R1 sunt introduse în circuit. Când lumina care cade pe LDR crește brusc, rezistența LDR-ului scade, iar tensiunea de pe R1 crește. Această creștere este transmisă prin C2 la pinul 3 al CI, declanșându-l dacă valoarea este mai mare decât tensiunea de pe pinul 2.
Componente Moderne Recomandate pentru Înlocuire
Circuitul descris folosește o configurație ingenioasă din trecut, transformând un amplificator operațional vechi într-un monostabil temporizat prin reacție. Astăzi, aceste componente pot fi înlocuite cu piese mult mai performante:
- IC1 (LM301A original): LM301A este un amplificator operațional foarte vechi care necesită un condensator extern de compensare pentru a fi stabil. Înlocuitorul modern perfect ca și comparator pur este LM393 sau LM311. Acestea sunt comparatoare dedicate, mult mai rapide, au ieșire în colector deschis și nu necesită compensare externă.
- SCR (Tiristorul de declanșare a blițului): Schemele vechi foloseau tiristoare sensibile la curent mic. O opțiune modernă excelentă, sigură și extrem de comună este MCR100-6 sau C106D. Totuși, așa cum am menționat anterior, pentru blițurile moderne se recomandă înlocuirea tiristorului direct cu un optocuplor (ex. 4N35) pentru o siguranță electrică deplină.
- LDR1 (Fotorezistența): Textul confirmă că circuitul folosește o fotorezistență (LDR) pentru mod sclav. LDR-urile sunt mult prea lente pentru timpi de reacție rapizi (au timp de răspuns de ordinul milisecundelor). Înlocuiți-o direct cu un fototranzistor rapid de tip TEPT5700 sau o fotodiodă pentru a elimina complet latența proprie a senzorului.
- Q1 (Tranzistorul de reacție): Orice tranzistor general NPN de siliciu modern, precum omniprezentul BC547 sau 2N3904, va funcționa impecabil în locul componentei originale în acest circuit de comutație
