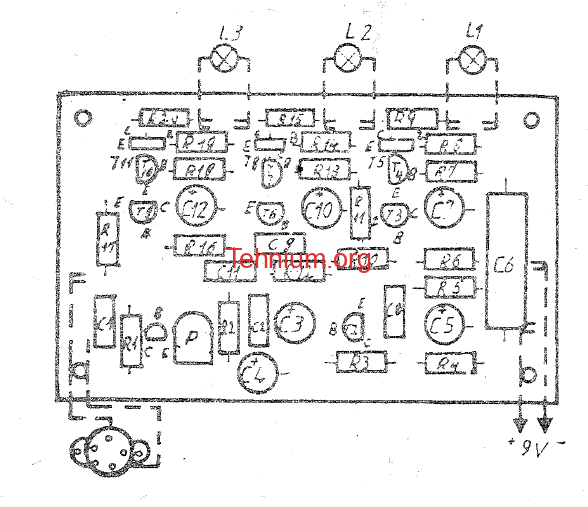

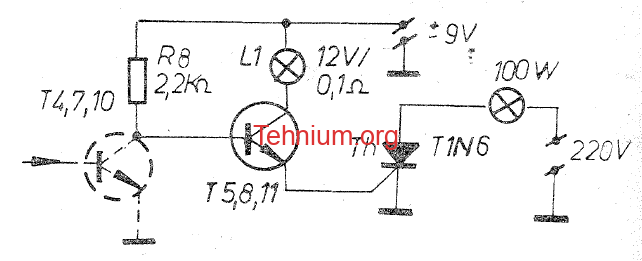

Acest articol este o modificare a montajului MINIORGA (set de montaje) propus de I.P.R.S., și anume funcționarea miniorgii cu tiristoare (sau triace), obținând astfel o orgă de lumini cu becuri de putere mai mare, optimă din punctul de vedere al performanțelor și prețului. Menționez că piesele folosite sunt de producție autohtonă, fiind ușor de procurat. Modificările făcute asupra miniorgii sunt următoarele: se scot rezistențele R9, R15, R20 (de 1 kΩ); se întrerup (pe cablajul imprimat) legăturile dintre emitoarele tranzistoarelor finale (T5, T8, T11) și masa montajului; din emitoarele lui T5, T8 și T11 se ia semnal pentru comanda unor tiristoare (figura 1). Prezent alăturat schema electrică de principiu, cu modificările făcute. Analog vor fi făcute modificările și pe celelalte două canale. Schema funcționează de la prima încercare, cu rezultate foarte bune. S-au păstrat și becurile miniatură din orga inițială.
Personal am introdus la intrarea miniorgii un transformator de separare (poate fi folosit orice transformator de ieșire al unui aparat de radio), pentru a evita eventualele cuplaje ale tensiunii de rețea cu sursa de semnal audio. Montajul funcționează la fel de bine și cu triac comandat cu diac. Doritorii pot realiza miniorga fără modificările anunțate mai sus. În acest caz, poarta tiristorului va fi conectată în colectorul tranzistoarelor finale (T5, T8, T11). Vom obține astfel o orgă de lumini care funcționează în opoziție cu semnalul audio. Astfel, în lipsa semnalului, toate cele trei tiristoare vor fi amorsate, becurile de 100 W vor fi aprinse. La introducerea unui semnal audio, becurile se vor stinge în ritmul semnalului, obținându-se efecte luminoase interesante. Ambele variante de montaj funcționează cu rezultate bune.
Principiul de funcționare
Acest circuit preia un semnal audio de la o sursă (casetofon, amplificator) și folosește filtre active/pasive (specifice kitului original IPRS Băneasa „Miniorgă”) pentru a separa frecvențele pe trei canale: Joase (Bași), Medii și Înalte. Modificarea propusă de autor extinde puterea kitului de la simpli milivați (becuri mici de lanternă) la sute de wați (becuri mari de rețea).
- Separarea Galvanică: Transformatorul de intrare izolează complet stația audio de rețeaua electrică de 230V, eliminând riscul de electrocutare sau distrugere a sursei de muzică.
- Comanda în fază (Standard): Semnalul audio amplificat de tranzistoarele finale din kit (T5, T8, T11) este cules din emitoare și trimis direct în poarta tiristoarelor (Th). Când apare un vârf audio pe canalul respectiv (de exemplu, o lovitură de tobă pe canalul de bași), tranzistorul se deschide, amorsează tiristorul, iar acesta aprinde instantaneu becul mare de 100W conectat la 230V.
- Comanda în opoziție: Prin mutarea conexiunii în colector, tiristoarele stau amorsate implicit (becurile aprinse complet la liniște). Când apare semnal audio, tranzistoarele trag tensiunea porții la masă, blocând tiristoarele și stingând becurile pe durata transientului audio.
Componente moderne alternative
- Tranzistoarele finale (T5, T8, T11): În kitul original IPRS se foloseau tranzistoare din seria BC (ex: BC107, BC171). Le poți înlocui direct cu BC547B sau mult mai puternicul 2N2222A (care poate livra un curent de poartă mai mare, asigurând o amorsare perfectă a tiristoarelor mari).
- Tiristoarele / Triacele (Th – T1N6): Tiristoarele românești T1N6 (6A / 400V) sunt depășite. Înlocuiește-le cu triace moderne, mult mai versatile deoarece conduc ambele alternanțe ale curentului alternativ (oferind o luminozitate maximă becului). Modele excelente sunt triacele BT136-600E sau TIC206M (suportă 4–6A la 600V și au o poartă extrem de sensibilă, perfectă pentru comanda directă din tranzistoare mici).
- Transformatorul de separare audio: Transformatoarele de ieșire din aparatele de radio cu tranzistoare vechi (ex: Grup, Mamaia) nu se mai fabrică. Poți folosi în loc un transformator audio de izolare 1:1 de tipul TY-146P sau un transformator de tip interlame audio (Audio Isolation Transformer 600:600 Ω) folosit în echipamentele de scenă pentru eliminarea buclelor de masă (seria Ground Loop Isolator).
- Becurile de 100 W (L1, L2, L3): > ⚠️ NOTĂ CRITICĂ DE MODERNIZARE: Schema a fost concepută pentru becuri clasice cu filament (sarcini pur rezistive). Dacă folosești becuri moderne cu LED sau becuri economice, această schemă nu va funcționa corect, deoarece circuitele electronice din becurile cu LED nu permit dimarea sau comutația rapidă prin tiristoare simple (becurile fie vor pâlpâi haotic, fie vor rămâne stinse, fie se vor distruge). Pentru a folosi LED-uri, trebuie să utilizezi spoturi LED speciale specificate ca fiind „Dimmable” (reglabile) sau ghirlande de LED-uri clasice la tensiune continuă de joasă tensiune (12V/24V), caz în care triacele de 230V se înlocuiesc complet cu tranzistoare de putere de tip MOSFET (ex: IRFZ44N)
