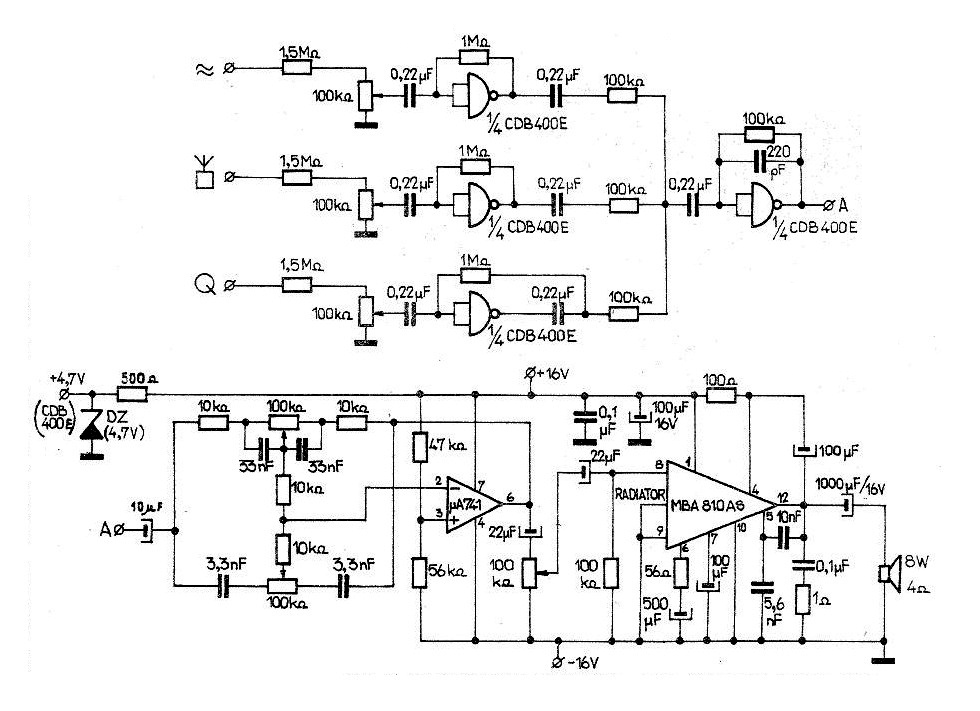

Recomand constructorilor amatori o schemă experimentată cu rezultate foarte bune, și anume un amplificator audio de 7 W, realizat cu circuitul integrat MBA810AS, cu distorsiuni ce nu depășesc 5%.
Schema are particularitatea că difuzorul nu folosește aceeași sursă de alimentare ca și bootstrap-ul, ceea ce conferă o fiabilitate bună montajului, mai ales în cazul folosirii unor difuzoare de impedanță necorespunzătoare sau chiar al unui scurtcircuit accidental pe difuzor. Amplificatorul mai conține un etaj de preamplificare și corecție de ton, precum și un etaj de mixaj.
Etajul corector de ton este realizat tot cu un circuit integrat, anume cu un amplificator operațional µA 741 (uA 709). Montajul se comportă ca un filtru cu caracteristică variabilă, în cazul nostru cu banda de trecere variabilă. El asigură o bună corecție în domeniul 20 Hz – 20 kHz, cu atenuarea de ±18 dB.
Etajul de mixaj este alcătuit cu circuitul logic CDB 400. Trei dintre porțile NAND sunt folosite ca preamplificatoare locale pentru fiecare semnal, iar mixajul este făcut prin a 4-a poartă NAND a capsulei. Circuitul are frecvența maximă de trecere de 10 MHz, deci el se poate folosi satisfăcător pentru domeniul audio. Pentru iubitorii de muzică stereo, montajul se poate realiza și în varianta stereo.
Montajul este simplu și funcționează de la prima încercare.
Explicații de funcționare
- Mixerul audio cu circuite logice: Folosirea unui circuit integrat digital TTL (CDB 400) ca mixer audio este un artificiu tehnic neconvențional. Porțile NAND sunt polarizate forțat în regiunea lor liniară (prin rezistențele de 1,5 MΩ și 1 MΩ), funcționând ca amplificatoare inversoare de semnal mic pentru intrările de microfon, pick-up sau magnetofon. A patra poartă însumează (mixează) semnalele într-un singur canal.
- Corectorul de ton activ: Semnalul mixat ajunge la amplificatorul operațional µA 741. Acesta este configurat cu o rețea de reacție negativă de tip punte Wien/reglaj activ, care permite controlul independent al frecvențelor joase (bași) și înalte (înalte) în plaja de ±18 dB.
- Etajul final de putere: Circuitul integrat MBA810AS (sau TBA810) preia semnalul corectat și oferă amplificarea finală în curent pentru a debita 7 W pe un difuzor de 4 Ω.
- Separarea bootstrap-ului: Schema separă rețeaua de bootstrap (reacție pozitivă pentru ridicarea artificială a impedanței de sarcină în curent alternativ) de ieșirea directă către difuzor. Acest lucru protejează etajul final integrat împotriva distrugerii în caz de scurtcircuit pe firele difuzorului.
Piese echivalente moderne
- MBA810AS / TBA810: Circuit integrat amplificator audio de putere (foarte popular în anii ’80, echipat cu aripioare metalice pentru răcire).
- Înlocuitori moderni: Generația TBA810/MBA810 este învechită și greu de găsit. Se poate înlocui complet blocul final cu circuite integrate moderne mult mai performante, cu pini similari sau capsule mai simple, precum TDA2003 (10W, capsulă TO-220 cu 5 pini) sau LM386 (pentru puteri mai mici).
- CDB 400 / CDB 400 E: Circuit integrat TTL cu 4 porți NAND cu 2 intrări.
- Înlocuitori moderni: Clasicul 74LS00 sau 74HCT00. Totuși, folosirea porților logice pe post de preamplificator audio introduce zgomot de fond ridicat. Soluția modernă corectă este înlocuirea acestui etaj cu un mixer realizat cu un amplificator operațional dual sau quad cu zgomot redus, precum NE5532 sau TL074.
- µA 741: Amplificator operațional de uz general.
- Înlocuitori moderni: Se găsește încă sub denumirea UA741CN, dar pentru performanțe audio superioare (fără fâșâit pe fundal) se recomandă TL071 sau NE5534 (compatibile la pini).
- Dioda Zener DZ (4,7 V): Folosită pentru coborârea și stabilizarea tensiunii destinate circuitului integrat TTL la circa 4,7V – 5V.
- Înlocuitor modern: BZX55C4V7 (0,5 W)
