Pentru citiri precise și rapide se preferă utilizarea unor termometre electronice. În continuare este prezentat un termometru simplu, cu sensibilitate bună și variație liniară în gama 22 – 42 grade C. Domeniul poate fi extins prin modificarea valorilor rezistențelor R6 și Rth.

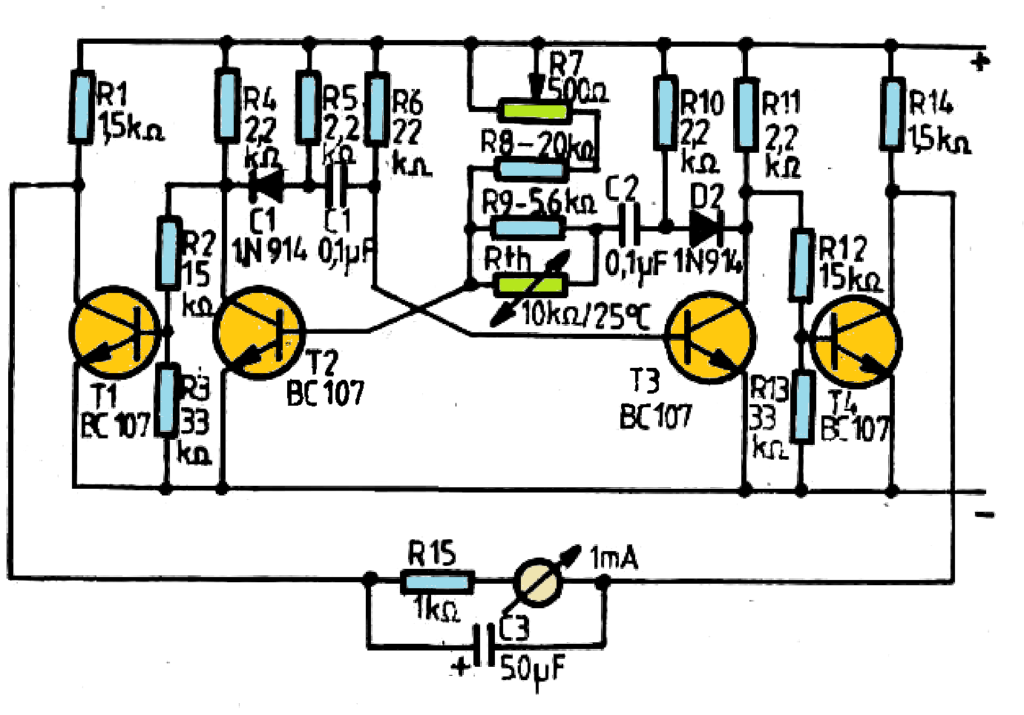

Termometrul are în componența sa un multivibrator, format din tranzistoarele T2 și T3, plus două etaje amplificatoare-separatoare. Între ieșirile acestora s-a montat instrumentul indicator.
Dacă este satisfăcută egalitatea:
R6 = R7 + R8 + (R9 * Rth) / (R9 + Rth)
forma de undă este simetrică și prin instrument nu trece curent. Odată cu modificarea rezistenței termistorului, echilibrul dispare. Pe instrument se poate citi valoarea dezechilibrului (proporțional cu temperatura). Cu ajutorul potențiometrului R7 se stabilește capul de scală (temperatura de la care începe citirea).
Alimentarea instrumentului se face de la două baterii de 3V sau de la rețea. Alimentatorul conține un transformator de sonerie sau de alt tip ce poate furniza o tensiune de 4-5V. Redresarea se realizează cu 4 diode de tip 1N4001.
La punerea în funcțiune, în locul grupului R15 – C3 – instrument se conectează o capsulă receptoare cu impedanța de 1000 … 2000 Ohm. Dacă multivibratorul funcționează se va auzi un ton.
Tranzistoarele T2 și T3 se sortează în vederea obținerii unor caracteristici cât mai apropiate.
