Schema din fig. 1 utilizează două tranzistoare BC 172 C. Impedanța de intrare este de 47 kΩ, iar sensibilitatea de 5 mV. Un divizor potențiometric permite reglarea nivelului la intrarea indicatorului în funcție de nivelul de la ieșirea controlată. Prin C2 semnalul se aplică primului etaj amplificator în conexiune EC. În circuitul emitorului este intercalată rezistența R3 de stabilizare, iar R1 asigură polarizarea lui T1. În circuitul de colector, pe rezistența de sarcină R2 și prin intermediul lui C3 se preia tensiunea preamplificată. Al doilea etaj de amplificare are rezistența de sarcină de zece ori mai mică. Semnalele de joasă frecvență sunt trimise spre o diodă redresoare, aparatul de măsură dând o imagine exactă a anvelopei modulate. Se poate realiza o amortizare suplimentară conectând în paralel cu aparatul de măsură un condensator de 4,7 μF. La acest montaj se pot folosi aparate de măsură de 150-250 μA, având rezistența internă în jur de 600 Ω. Consumul montajului este de 4 mA, iar alimentarea se face de la 9 V.

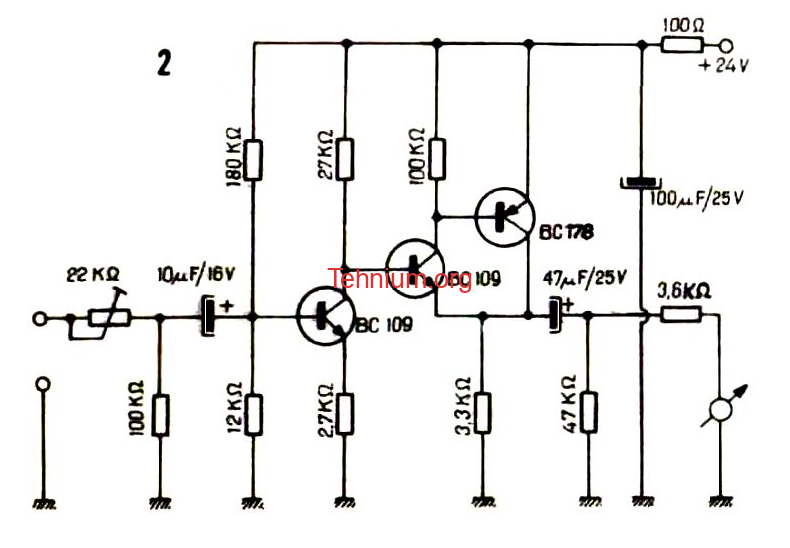

Fig. 2 reprezintă un indicator de nivel mai complex, ce utilizează un instrument de 1 mA cu alimentarea la 24 V. Fig. 3 recomandă două tipuri de scale ce se pot atașa instrumentului de măsură utilizat la montajul din fig. 2. Reglarea sensibilității se face aplicând o frecvență de 1 kHz cu nivelul de 1,228 Vef printr-o rezistență de 3,6 kΩ înseriată cu instrumentul de măsură, iar deflexia acului trebuie să atingă între 71 și 80 la sută din cursa totală.

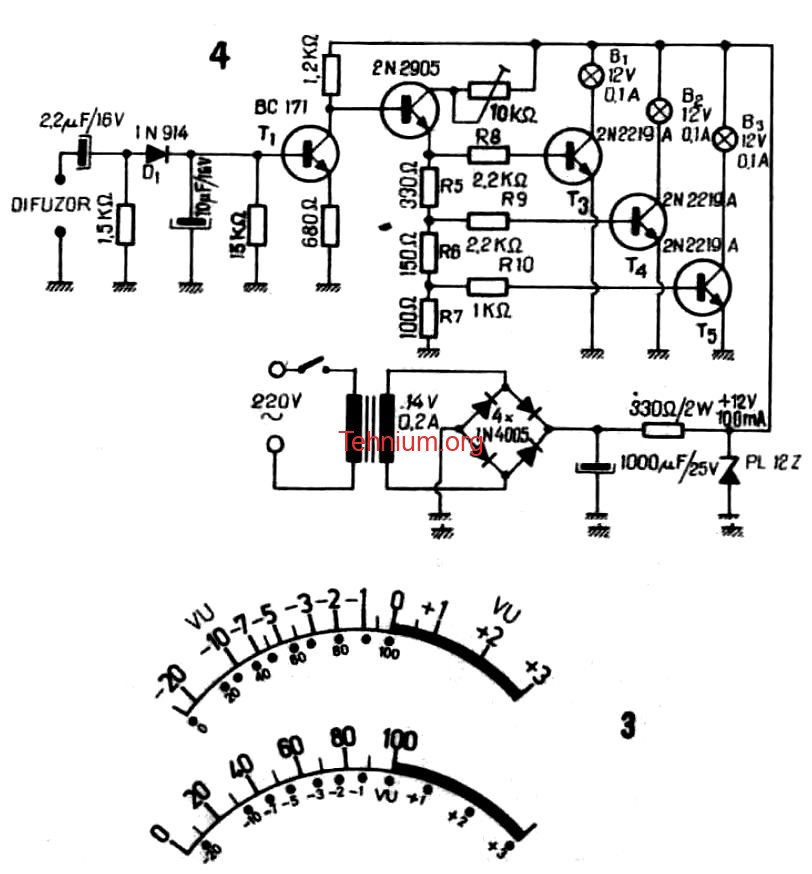

Montajul din fig. 4 indică nivelul puterii livrate de un amplificator prin intermediul unor becuri cu incandescență (sau LED). Montajul este foarte util pentru avertizarea nivelurilor periculoase și se conectează în paralel cu difuzoarele. La nivel redus, becurile sunt stinse. B1 iluminează la 0,5 W, B2 la 1 W, iar B3 la 2 W. Modificând valorile rezistențelor R5-R10 se pot schimba și nivelurile de semnalizare. Montajul conține un etaj redresor (D1), un filtru (C2), un preamplificator (T1 și T2) și un amplificator de vârfuri (R5, R6, R7, R8, R9, R10, T3, T4, T5). Potențiometrul bobinat R4 permite fixarea pragului de iluminare al becurilor.
