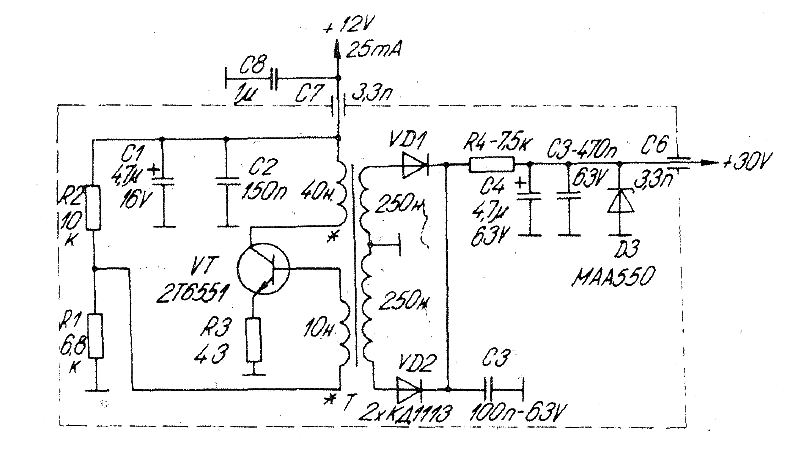

Alimentarea diodelor Zener din blocurile UUS sau FIF impune o tensiune de alimentare de 30 V. Majoritatea aparatelor de recepție sînt alimentate însă la 12 V; pentru a obține 30 V se utilizează schema alăturată care este un convertor. Transformatorul este construit pe o oală de ferită ⌀ 18 × 14 mm, Ai = 1 000, sîrma folosită este CuEm 0,1. Numărul de spire este indicat pe schemă.
Explicații tehnice și Componente alternative moderne
Această schemă reprezintă un convertor ridicător de tensiune continuu-continuu (DC-DC step-up) auto-oscilant (de tip blocking oscillator). Circuitul folosește un singur tranzistor (VT) acționat în regim de comutație prin reacția inductivă oferită de înfășurarea de 10 spire a transformatorului T. Vârfurile de înaltă tensiune generate în secundar (2 × 250 de spire) sunt redresate de diodele VD1, VD2 și stabilizate fin cu ajutorul cipului D3 (MAA550) pentru a livra o tensiune foarte curată de +30 V, folosită în epocă la acordul blocurilor de selectoare TV sau radio cu diode varicap.
Pentru reparația sau construirea montajului cu piese actuale, iată ghidul complet de alternative:
1. Tranzistorul (VT)
- 2T6551 (sau KT6551 / КТ6551 – NPN, putere medie, înaltă frecvență): Este un tranzistor de comutație rapidă de producție sovietică sau est-europeană. Trebuie să reziste la vârfurile de tensiune generate de bobina primară a transformatorului.
- Echivalent modern: Se poate înlocui direct cu tranzistoare moderne NPN de medie putere și comutație rapidă în capsulă TO-126 sau TO-92, cum ar fi BD139, MJE340 sau 2N2222A (dacă curentul de sarcină la 30V este foarte mic, sub câțiva miliamperi). Cel mai recomandat pentru siguranță este BD139, deoarece suportă tensiuni de până la 80V și curenți de 1.5A, lucrând complet rece în acest montaj (consumul total pe linia de 12V fiind de doar 25 mA).
2. Diodele redresoare (VD1, VD2)
- 2× KD1113 (КД1113 – Diode rapide de siliciu): Sunt diode destinate redresării în circuite de impulsuri de frecvență ridicată.
- Echivalent modern: Nu folosi diode lente din seria 1N4007 în acest punct, deoarece convertorul lucrează la frecvențe mari și se vor încinge, scăzând randamentul. Înlocuiește-le cu diode moderne ultra-rapide (Ultra-Fast) precum UF4004 sau UF4007, ori diode Schottky de înaltă tensiune precum BAT46 sau 1N4937.
3. Circuitul de stabilizare / Dioda de referință (D3)
- MAA550 (Tesla): Este un circuit integrat specializat stabilizator de tensiune fixă pentru selectoarele TV cu varicap, având o tensiune nominală de stabilizare de 31 V – 33 V cu o deriva termică extrem de mică (practic o diodă Zener compensată termic de mare precizie, echivalentă cu binecunoscutul cip vestic TAA550 sau cel sovietic KS531V / КС531В).
- Echivalent modern: Deși circuitele TAA550 / MAA550 nu se mai fabrică, pot fi înlocuite direct cu o diodă Zener modernă de 33 V / 0.5 W sau 1 W (cod BZX55C33 sau 1N4752A). Pentru aplicații de radiofrecvență unde „fuga” acordului din cauza căldurii trebuie evitată complet, o alternativă modernă infinit mai precisă este eliminarea diodei D3 și utilizarea unui circuit integrat stabilizator ajustabil de înaltă tensiune, cum este TL431 (configurat cu rezistențe pentru 30V) sau un stabilizator fix precum LR8 (reglat la 30V).
4. Transformatorul pe oală de ferită (T)
- Analiza originală: Textul cere o oală de ferită de ⌀ 18 × 14 mm cu un indice de inductanță Al = 1000 și sârmă CuEm de 0,1 mm. Bobinajul cuprinde: primarul de 40 de spire, înfășurarea de reacție de 10 spire (marcată cu steluțe pentru fazare) și secundarul simetric de 250 + 250 de spire cu priză mediană la masă.
- Abordarea modernă: Găsirea oalei de ferită exacte și bobinarea manuală a peste 500 de spire de sârmă microscopică de 0,1 mm este extrem de dificilă. Astăzi, poți evita complet realizarea acestui transformator prin înlocuirea întregii scheme discrete cu un modul convertor step-up DC-DC comercial miniatural (de tip Boost Converter) bazat pe circuite ca XL6009 sau MT3608. Majoritatea acestor module pot urca o tensiune de intrare de 12V până la o ieșire stabilizată de 30V-35V dintr-un simplu reglaj de șurub (potențiometru multitură inclus pe plăcuță), având dimensiuni de doar 3 × 2 cm și un randament de peste 90%, fără zgomot magnetic.
5. Condensatoarele (C1 ÷ C8)
- Condensatoarele de filtraj (C1, C4 – 4,7 μF): Observă că C4 are pe schemă specificația 63 V, deoarece lucrează în zona de înaltă tensiune (peste 30V). Înlocuiește-le cu condensatoare electrolitice moderne de aluminiu sau tantal de 4,7 μF la o tensiune de siguranță de 50 V sau 63 V.
- Condensatoarele ceramice (C2, C3, C6, C7, C8): Valorile exprimate în „n” (150n, 100n, 3,3n) reprezintă nanofarazi. Folosește condensatoare ceramice multistrat (MLCC) uzuale. Atenție la cele din zona de ieșire (C3 — 100n-63V), care trebuie să fie specificate pentru minimum 63 V sau 100 V tensiune de lucru
