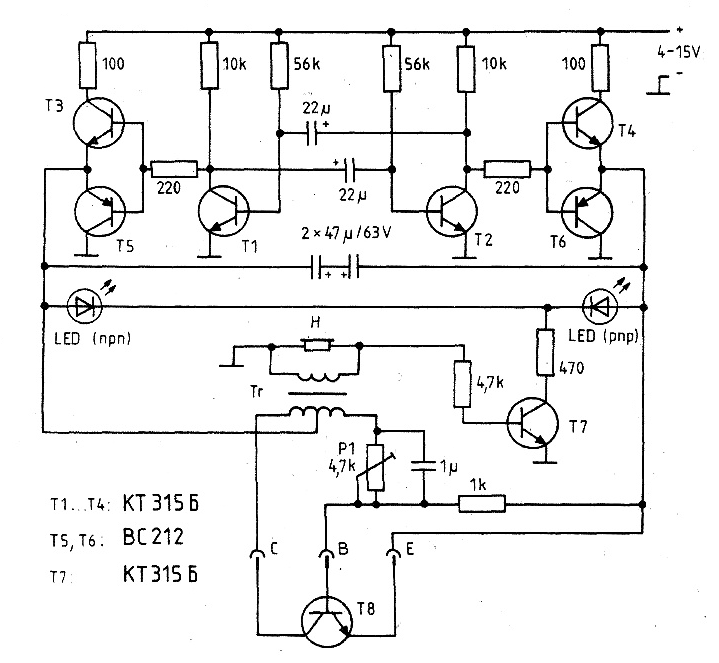

Verificarea rapidă a stării unui tranzistor se poate realiza cu montajul alăturat; când tranzistorul supus verificării este în stare bună, în cască se aude un semnal de joasă frecvență, iar o diodă LED indică tipul de tranzistor.
Explicații tehnice și Componente alternative moderne
Acest circuit reprezintă un tester dinamic pentru tranzistoare bipolare, publicat inițial în revista maghiară Radiotechnika în anul 1986. Schema folosește un multivibrator astabil central (cu tranzistoarele T1 și T2) care generează o oscilație de joasă frecvență. Acest semnal este distribuit prin etajele inversoare/amplificatoare către terminalele tranzistorului de testat (T8), conectat la bornele C (Colector), B (Bază), E (Emitor).
Dacă tranzistorul testat este funcțional, el va închide bucla de reacție audio prin transformatorul Tr, determinând apariția unui ton în casca audio (H) și aprinderea LED-ului corespunzător structurii sale (NPN sau PNP).
Pentru reparația sau construirea de la zero a acestui aparat utilizând piese actuale, se pot adopta următoarele recomandări:
1. Tranzistoarele din montaj (T1 ÷ T7)
-
- T1, T2, T3, T4 și T7 (KT315B / КТ315Б – NPN, uz general): Legendarele tranzistoare sovietice de culoare portocalie în capsulă plată din plastic pot fi înlocuite direct cu cele mai comune tranzistoare moderne NPN de mică semnal, precum BC547B sau 2N3904 (capsulă TO-92). Acestea oferă un câștig excelent și o stabilitate superioară în circuitul de oscilație.
- T5, T6 (BC 212 – PNP, uz general): Sunt tranzistoare complementare PNP de epocă. Înlocuitorul modern direct și universal disponibil este BC557B sau 2N3906.
2. Indicatorul acustic (Casca H și Transformatorul Tr)
-
- Transformatorul audio de ieșire (Tr): În anii ’80, se foloseau transformatoare miniatură cu tole recuperate din aparatele de radio de buzunar (raport de transformare de cca 10:1 sau 20:1 pentru adaptarea impedanței căștilor cu bobină). Deoarece nu se mai fabrică, bobinajul poate fi înlocuit cu succes de un mic transformator de impulsuri comercial, un transformator de adaptare audio modern de tip TY-146P (sau similar) sau chiar prin eliminarea completă a transformatorului și a căștii de joasă impedanță, înlocuindu-le direct cu un buzzer piezoelectric cu oscilator inclus (conectat printr-un tranzistor la ieșirea audio).
- Casca audio (H): Dacă se păstrează transformatorul, se poate folosi o cască magnetică clasică (ex: cască telefonică veche de 50–200 Ω) sau o cască piezoelectrică (de cristal) de mare impedanță.
3. Diodele indicatoare (LED-uri)
-
- Montajul are două LED-uri marcate pentru structurile NPN și PNP. Folosește LED-uri moderne standard de 5 mm (de exemplu, un LED Verde pentru tranzistoarele NPN și un LED Roșu pentru cele PNP). Deoarece eficiența LED-urilor moderne este mult mai mare, acestea vor lumina foarte puternic la curentul asigurat de rezistențele din schemă.
4. Condensatoarele și Potențiometrul (P1)
-
- Condensatoarele electrolitice (22 μF și 2 × 47 μF): Textul de pe schemă menționează o tensiune mare de „63 V”, specifică condensatoarelor robuste din acea perioadă. Astăzi, poți folosi condensatoare electrolitice miniaturale din aluminiu cu valori standardizate de 22 μF și 47 μF la o tensiune de lucru mult mai compactă de 16 V sau 25 V, fiind absolut sigure pentru alimentarea acestui circuit.
- Potențiometrul semireglabil P1 (4,7 kΩ): Servește la calibrarea curentului de bază aplicat tranzistorului testat (reglajul sensibilității). Poate fi înlocuit cu un semireglabil modern de tip boretă ceramică de 4,7 kΩ sau 5 kΩ (vertical sau orizontal).
5. Sursa de alimentare
- Schema este extrem de flexibilă, suportând o plajă largă de alimentare între 4 V și 15 V curent continuu. Pentru un tester portabil de masă, alimentarea dintr-o baterie standard de 9 V (6F22) sau dintr-un suport cu 4 baterii AA de 1,5V (6 V) este cea mai practică și sigură soluție
