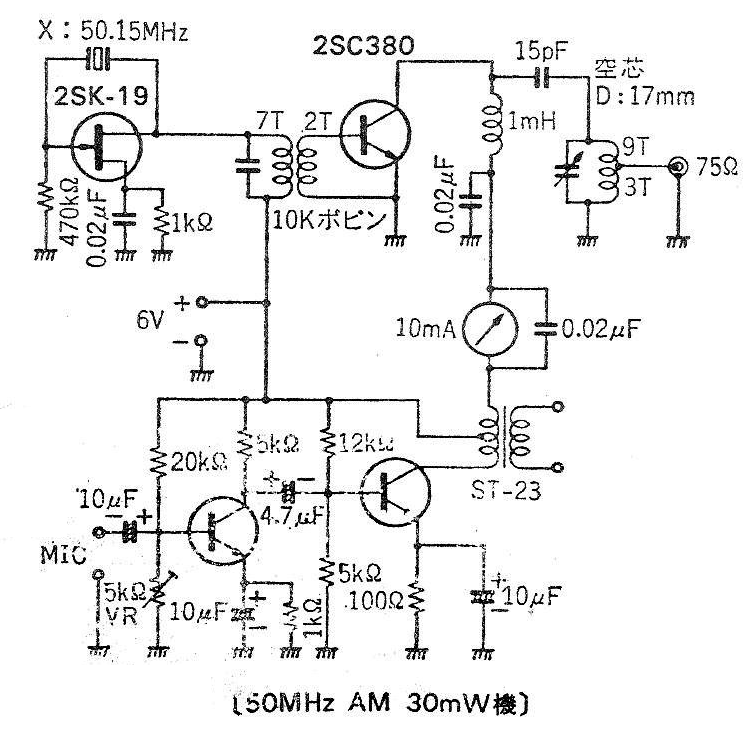

Montajul este un microemițător pilotat cu cuarț și prevăzut a lucra în banda de 50 MHz. Prin schimbarea cuarțului și mici retușuri la bobine (spire în plus), banda de lucru devine 28 MHz. Tranzistoarele din modulator sunt BC 107. În oscilator se poate monta un BF 245 sau BFW 11. Transformatorul de modulație este de tipul celor montate în etajele finale audio în contratimp.
Explicații de funcționare
- Oscilatorul de înaltă frecvență (RF): Realizat în jurul tranzistorului cu efect de câmp (JFET) de tip 2SK19. Acesta este pilotat direct de un cristal de cuarț acordat pe frecvența de 50,15 MHz. Utilizarea unui JFET și a cuarțului asigură o stabilitate excepțională a frecvenței purtătoare, prevenind alunecarea tonului în timpul emisiei.
- Amplificatorul de putere RF: Semnalul de 50 MHz de la oscilator este transferat inductiv (prin transformatorul de bandă format din bobinele cu 7 spire, respectiv 2 spire) către baza tranzistorului bipolar NPN 2SC380. Acest etaj ridică puterea semnalului RF la valoarea finală de 30 mW.
- Filtrarea și adaptarea cu antena: În colectorul lui 2SC380 se află un circuit acordat LC cu o bobină de 9 spire și o priză intermediară la 3 spire, optimizat pentru a transfera puterea maximă către o antenă sau linie de transmisie cu o impedanță standard de 75 Ω, atenuând în același timp armonicile superioare nedorite.
- Preamplificatorul audio (Modulatorul): Partea de jos a schemei conține două tranzistoare NPN (BC 107) care alcătuiesc un amplificator audio de sensibilitate ridicată pentru microfon (MIC). Potențiometrul VR de 5 kΩ controlează nivelul de amplificare (deviația modulației).
- Modulația în Amplitudine (AM): Semnalul audio amplificat este trimis în transformatorul ST-23. Înfășurarea secundară a acestui transformator este înseriată direct pe linia de alimentare a etajului final RF (colectorul lui 2SC380, decuplat prin șocul RF de 1 mH). În acest fel, tensiunea de alimentare a etajului final variază direct proporțional cu undele sonore ale vocii, realizând o modulație în amplitudine (AM) curată.
Piese echivalente moderne
- 2SK19: Tranzistor JFET cu canal N de înaltă frecvență.
- Înlocuitori moderni: Clasicele JFET-uri cu terminale BF245 (A sau B) sau 2N3819. În format modern de suprafață (SMD), standardul actual este MMBFJ310.
- 2SC380: Tranzistor RF NPN de mică putere pentru aplicații VHF.
- Înlocuitori moderni: În capsulă clasică THT se pot folosi tranzistoarele BF240 sau BF494. Pentru o eficiență sporită în format SMD, se recomandă BFR92A sau BFR193.
- BC 107: Tranzistoare NPN de uz general în capsulă metalică.
- Înlocuitori moderni: Universalele tranzistoare din plastic TO-92 BC547 sau 2N3904.
- Transformatorul audio ST-23: Transformator miniatural de ieșire audio în contratimp, specific radiourilor vechi de buzunar.
- Soluție modernă: Bobinarea manuală a acestuia este anevoioasă. Se poate folosi un mic transformator de adaptare audio modern în capsulă de tip EI14 (cu raport de impedanță de 600:600 Ω sau similar pentru audio).
- Alternativă fără transformator: Emițătoarele moderne AM elimină complet acest transformator greoi prin utilizarea unui circuit integrat de tip mixer echilibrat (cum ar fi NE602 / SA602), care realizează modulația AM direct pe cip, la nivel de semnal mic, înainte de amplificatorul final
