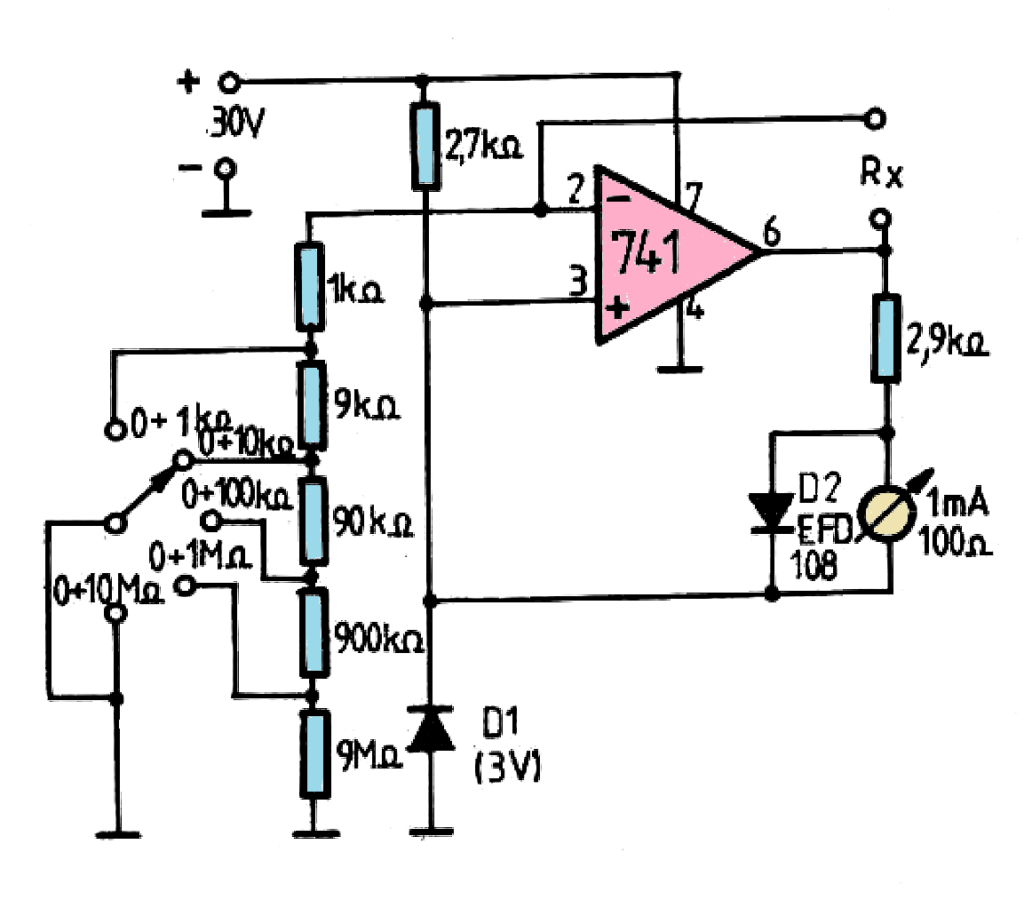

Aparatul descris în continuare permite citirea directă a valorilor rezistențelor pe scala unui miliampermetru gradat de la 0 la 1mA sau de la 0 la 100. Marele avantaj al schemei este acela că are scala liniară, adică deviația acului este proporțională cu rezistența de măsurat.
Pentru un miliampermetru cu 1mA la cap de scală, suma dintre rezistența de 2,9kOhm și rezistența internă a instrumentului trebuie adusă la 13kOhm, astfel încât tensiunea de 3V furnizată de dioda stabilizatoare să producă un curent de 1mA.
Rezistențele utilizate în montaj trebuie să fie de precizie (1%). Aparatul se alimentează de la o sursă de tensiune continuă de 30V. Rezistenta de măsurat Rx se conectează la bornele A-B.
Curentul prin Rx este independent de valoarea acestei rezistențe. Aducerea la zero se obține automat prin scurtcircuitarea bornelor A-B. Dacă acul nu indică zero, se acționează asupra reglajului mecanic al instrumentului.
Dioda D2, în șunt pe miliampermetru, protejează miliampermetrul împotriva curentului excesiv când nici o rezistență nu este conectată la bornele A-B.
Verificarea aparatului se face conectând la bornele acestuia rezistențe cu valori cunoscute.
În cazul în care nu se respectă valorile indicate în schemă, nici gradațiile 0-100 nu mai corespund, fiind necesară o nouă trasare a scalei.
