AMPLIFICATOR


Constructorilor amatori care posedă circuitul integrat amplificator de putere TBA 810 AS (echivalent cu MBA 810 AS) le propunem spre experimentare montajul alăturat, capabil să debiteze, fără distorsiuni apreciabile, 3 – 5 W pe un difuzor cu impedanța de 4 Ω.

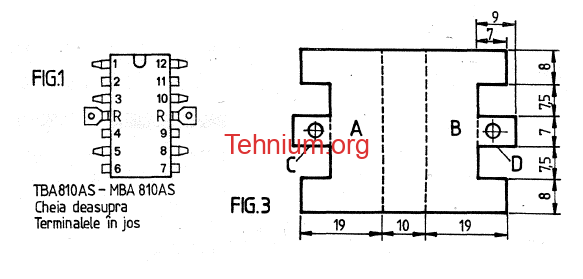

Dispunerea terminalelor pentru acest circuit este arătată în fig. 1, iar schema de principiu a montajului este cea din fig. 2.
În lipsa unui difuzor de mare putere (5-10 W), montajul poate fi experimentat și cu un difuzor de 4 Ω / 3 W (de la radioreceptoarele „Gloria”), bineînțeles cu limitarea la cca 2 W a redării nedistorsionate.
Înainte de utilizare, circuitul integrat trebuie echipat cu un radiator din tablă de aluminiu de 1 mm grosime, cu suprafața de cca 20 cm². Acesta se prinde cu șuruburi M3 de lamelele-radiator ale integratului (R), conectându-se obligatoriu la masă. O variantă de radiator este prezentată în fig. 3. Față de planul hârtiei, zonele A și B se îndoaie la 90° în jos, iar „urechile” de prindere, C și D, la 90° în sus.
Este indicat ca toate piesele să fie verificate înainte de montare. Reglajele necesare se reduc la ajustarea trimerilor R1 (valoarea nominală = 100 kΩ) și R2 (valoarea nominală = 250 Ω, valoarea de montaj = 50-100 Ω) și la alegerea optimă a condensatorului C2*, în jurul valorii indicate.
Dacă sursa de semnal AF utilizată la intrare prezintă un „fâșâit”, chiar foarte slab, montajul îl amplifică mult, făcând aproape imposibilă audiția normală. Se încearcă în acest caz conectarea unui condensator C* cu valoarea cuprinsă între 0,5 și 10 nF, în paralel pe R1.
Masa montajului (minusul) se va conecta electric la carcasa metalică în care se rachetează amplificatorul, împreună cu radiatorul integratului și cu corpul potențiometrului de volum.
Semnalul AF de intrare trebuie să fie de ordinul a 50 mV. Rezultate foarte bune s-au obținut introducând semnal AF de la un radioreceptor simplu (acord, unul sau două etaje RF și detecție).
Reamintim că identificarea terminalelor la circuitele integrate se face, de regulă, astfel: așezăm circuitul cu terminalele în jos, orientându-l pe lungime în direcția privirii, cu latura mică fără cheie spre noi. Numărătoarea începe cu 1 de la primul terminal situat lângă cheie, pe latura stângă, continuând pe contur până la 12 (respectiv 14, 16 etc.), ultimul fiind situat lângă cheie, în dreapta.
Explicație de funcționare
Circuitul reprezintă un amplificator audio de putere (clasă B) monofonic format dintr-un singur etaj integrat, proiectat în anii ’70-’80 pentru aparate radio portabile și televizoare.
  1. Intrarea de semnal: Semnalul audio (AF) trece prin potențiometrul de volum P (50-100 kΩ) și trimerul de calibrare R1 către pinul 8 (intrarea neînversoare a amplificatorului).
  2. Reacția negativă (Feedback): Circuitul format din C1 (220 μF) și R2 controlează amplificarea în buclă închisă (câștigul de tensiune). Ajustarea lui R2 modifică sensibilitatea amplificatorului.
  3. Compensarea de frecvență: Condensatorul C2* (1,5 nF) conectat între pinii 4 și 12 previne autooscilațiile parazite de înaltă frecvență, asigurând stabilitatea integratului. Rețeaua Boucherot de la ieșire (C5 = 0,1 μF și R3 = 1 Ω) stabilizează impedanța sarcinii la frecvențe înalte.
  4. Ieșirea audio: Semnalul amplificat părăsește integratul prin pinul 12. Deoarece amplificatorul funcționează cu alimentare simplă (+12V…+14V), ieșirea are o componentă continuă de aproximativ jumătate din tensiunea de alimentare. Din acest motiv, este obligatorie utilizarea condensatorului de cuplaj de mare capacitate C4 (470-1000 μF), care blochează curentul continuu și lasă să treacă spre difuzorul de 4 Ω doar componenta alternativă (sunetul).
Piese echivalente moderne
Circuitul integrat TBA810 (fabricat în trecut de SGS-Ates, Telefunken sau în versiunea est-europeană MBA810 de către Tesla) are o capsulă specială cu 12 pini în linie (DIP) prevăzută cu aripi metalice laterale pentru răcire, tip de capsulă care astăzi este complet scoasă din producție.
Dacă doriți să înlocuiți acest modul sau să construiți un amplificator similar cu piese actuale, se folosesc circuite integrate moderne mult mai performante, cu distorsiuni mai mici și protecții incluse:
  • TDA2003 / TDA2030 / TDA2050: Sunt cele mai populare integrate de amplificare audio mono de mică/medie putere (10-30 W). Lucrează în plaje similare de tensiune (8V-18V) și folosesc capsule compacte de tip Pentawatt (cu 5 pini), mult mai ușor de montat direct pe un radiator standard de aluminiu.
  • LM386: Dacă aveți nevoie de un înlocuitor pentru un aparat portabil de putere mai mică (0,5 – 1 W), acesta este standardul industrial actual la un preț minim, având un consum în gol extrem de redus.
  • TPA3116 / PAM8403 (Module Clasă D): Pentru proiecte complet noi, tehnologia modernă folosește amplificatoare digitale în clasa D. Un modul mic cu PAM8403 sau TPA3116 oferă o putere similară sau mai mare la o eficiență de peste 90%, eliminând complet necesitatea unui radiator masiv de aluminiu și consumând mult mai puțină energie din baterie.
  • Condensatoarele: Condensatoarele electrolitice (C1, C4, C7) trebuie înlocuite cu echivalente moderne la tensiuni de lucru de 16V sau 25V, acestea fiind mult mai compacte decât cele din perioada articolului. Condensatoarele mici (C2, C3, C5, C6) se înlocuiesc cu condensatoare ceramice multistrat (MLCC) sau condensatoare cu film poliester (MKT)
