Un amplificator de emisie realizat cu tranzistorul BLY93A poate furniza 25 W în CW clasă B pe frecvența de 144 MHz, dacă este excitat cu 3 W și se alimentează de la o sursă de 28 V / 1,5 A. Randamentul este mai bun de 60%.

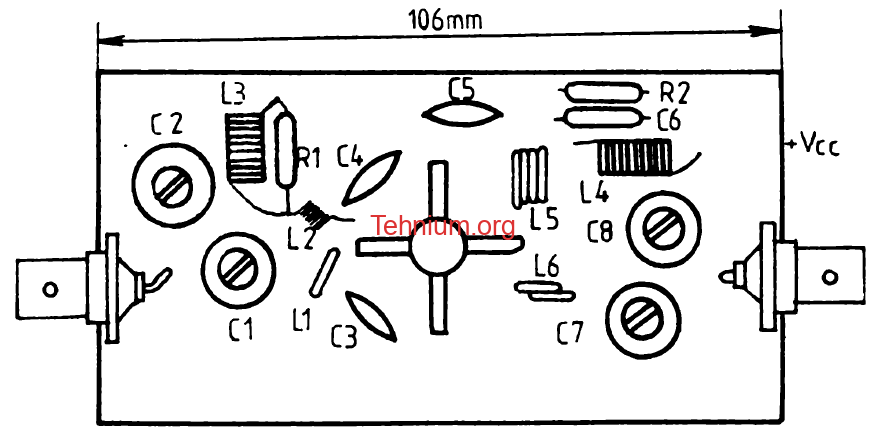

Datele componentelor:
- C1 = 4 … 44 pF
- C2 = 2 … 22 pF
- C3, C4 = 47 pF ceramic
- C5 = 100 pF ceramic
- C6 = 150 nF polyester
- C7 = 4 … 104 pF
- C8 = 4 … 64 pF
L1 conține 0,5 spire din Cu de 0,7 mm, cu diametrul de 4 mm. L3 și L4 sunt șocuri de RF. L5 are 3,5 spire din Cu de 1,5 mm, cu diametrul de 6 mm. L6 are 1,5 spire din Cu, cu diametrul de 6 mm. R1 = R2 = 10 Ohm. Capetele bobinelor vor avea o lungime de 6 mm.
