În continuare se descrie un filtru trece-bandă care poate fi utilizat atât la recepție, cât și la emisie. Adaptarea se realizează pe impedanțe de 75 Ohm.
Inductanțele se realizează din miezuri tip oală utilizate frecvent în etajele de frecvență intermediară ale receptoarelor industriale. Sârma poate fi CuEm sau CuEm + mătase de 0,2 … 0,25 mm.

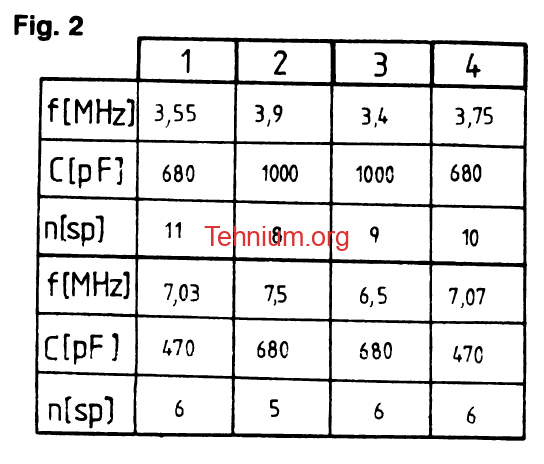

Schema din fig. 1 conține patru circuite rezonante LC. Cele marcate cu 1 și 4 sunt utilizate ca celulă trece-bandă, iar 2 și 3 ca filtre oprește-bandă. Pentru acord se va utiliza un generator și un decibelmetru sau un osciloscop. Se va urmări ca acordul circuitelor rezonante să se realizeze pe frecvențele indicate în tabelul din fig. 2.
Datele bobinelor sunt valabile pentru miezuri cu inductanța specifică AL = 23.
Asemenea filtre sunt deosebit de utile în cazul transceiverelor pentru filtrarea armonicilor la emisie sau a imaginilor la recepție.
