Comutarea sursei de semnal pentru un preamplificator de audiofrecvență creează probleme, pentru că semnalul disponibil este mic și impedanțele de intrare cu care se lucrează sunt, de obicei, mari. Din aceste motive, realizarea conexiunilor la comutatoarele de pe panoul frontal este o chestiune delicată.
O soluție o poate constitui folosirea porților de transfer comandate în curent continuu.

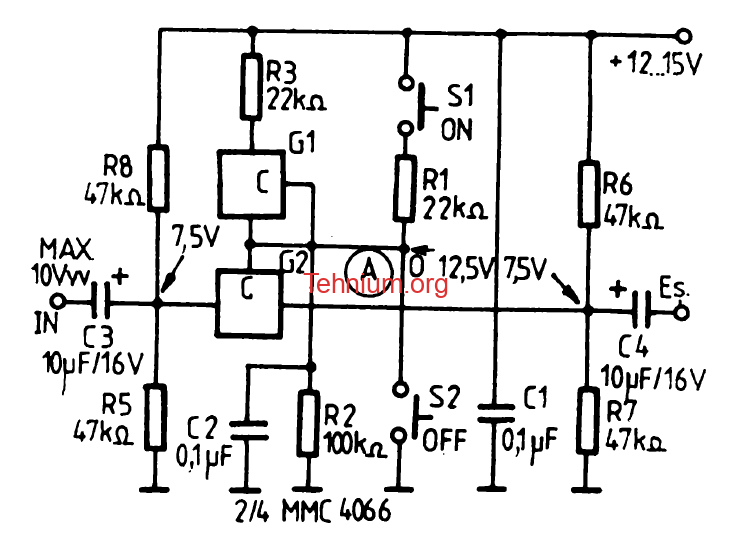

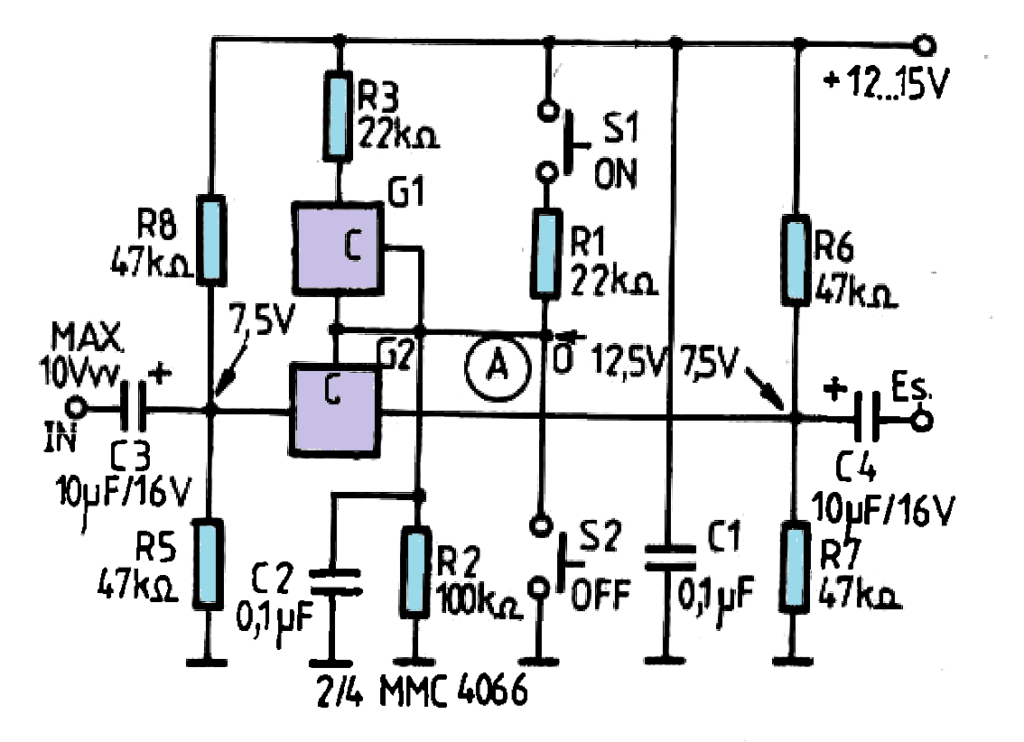

Comutatorul din figură permite transmiterea unui semnal de maximum 10 Vvv, fiind prevăzut cu butoane separate de comandă ON (“pornit”: S1) și OFF (“oprit”: S2).
Comutatorul propriu-zis este poarta de transmisie G2, comandată de latch-ul construit cu poarta de transfer G1. Când se acționează butonul S1, în punctul A se aduce o tensiune suficient de mare ca să se deschidă porțile G1 și G2.
Când se apasă butonul S2, ambele porți se blochează. Latch-ul construit cu G1 memorează starea 0 de pe intrarea sa de comandă. La o acționare simultană, comanda de blocare are prioritate. Condensatorul C2 elimină tranzițiile parazite de la comutări.
Atât intrarea cât și ieșirea porții G2 sunt polarizate la jumătate din tensiunea de alimentare pentru a permite excursia maximă de semnal fără distorsiuni.
