Propun cititorilor revistei „Tehnium” schema electronică a dispozitivului care servește ca tir electronic. Spre deosebire de alte scheme publicate, montajul respectiv se remarcă printr-o mare simplitate, distanța de tragere fiind de peste 3 metri. De asemenea, montajul are ca sistem de afișare un LED de culoare roșie pentru a putea fi observat de la distanța de la care se trage.Montajul se alimentează de la o tensiune continuă de 12 V, obținută prin redresare cu ajutorul diodelor D1, D2, D3, D4 și filtrată de condensatorul C1.
În stare de repaus (când T1 nu este iluminat), rezistența C-E a lui T1 este foarte mare, T2 nu este polarizat și nici T3, și deci LED-ul nu este aprins.În momentul în care fototranzistorul este iluminat, rezistența C-E a lui T1 scade foarte mult, UBE-T2 ajunge la valoarea de 0,7 V, iar T2 intră în conducție, asigurând în acest fel polarizarea lui T3. Intrând în conducție, acesta pune sub tensiune LED-ul numai pe perioada de iluminare a fototranzistorului T1. Cu ajutorul semireglabilului P1 de 10 kOhm se reglează pragul de intrare în conducție a lui T3 când T1 este iluminat, deci în final se reglează distanța de la care se poate face tragerea.De menționat că pe fototranzistorul T1, plasat în centrul țintei, se aplică un tub de PVC cu diametrul interior de 4,5 mm și diametrul exterior de 7,5 mm, având lungimea de 7,5 cm.

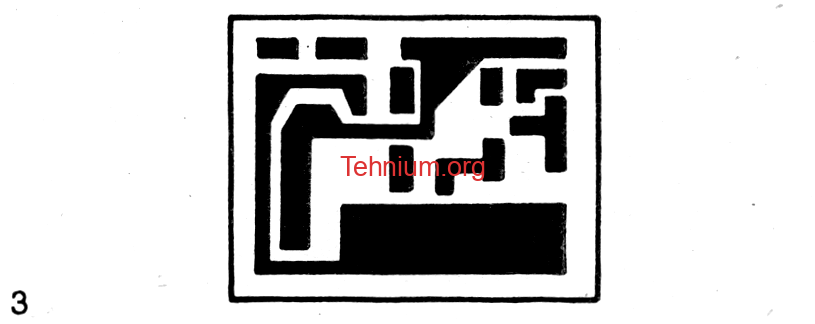

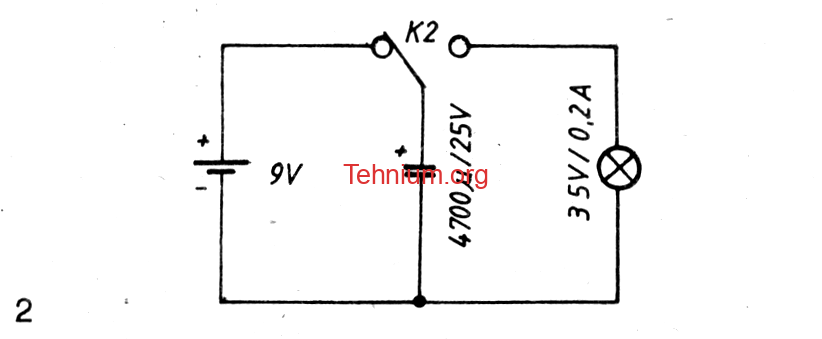

În figura 2 este dată schema circuitului de producere a impulsurilor luminoase, circuit care poate fi alimentat fie de la baterii, așa cum este arătat în figură, sau de la tensiunea de 12 V continuă a receptorului. Becul utilizat în emițătorul de impulsuri este de 3,5 V / 0,2 A cu lupă. Comutatorul K2 stă în poziție de repaus în stânga când se încarcă condensatorul de 4700 uF și în poziția de tragere când condensatorul se descarcă exponențial pe becul de 3,5 V / 0,2 A, dând un impuls luminos.
