Articol publicat in revista Tehnium 11/76
După multe experimentări s-a ajuns la o variantă simplă și deosebit de bună. Convertorul folosește un cristal de cuarţ, pe frecvența de 17.000 kHz, și este capabil să recepționeze benzile de 14, 21 și 28 MHz, după cum urmează:
- banda de 14 MHz, pe porțiunea de la 3,00 la 3,65 MHz;
- banda de 21 MHz, pe porţiunea de la 4,00 la 4,45 MHz;
- banda de 28 MHz, pe porțiunea de la 11,00 la 12,70 MHz.
S-au folosit o antenă GP multiband și un receptor TRIO OR59D.
Sensibilitatea, selectivitatea și stabilitatea caracterizează favorabil acest montaj. La ora cinci în banda de 28-29 MHz nu se auzea absolut nimic, intercalând acest convertor, banda este umplută de semnale cu tăria S 3-6. Extensia de bandă a crescut de 4-5 ori.
Descrierea

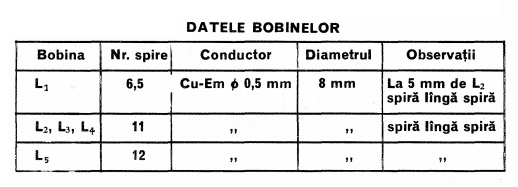

Cele două diode nu permit ca recep- torul să se blocheze datorită semnalelor în timpul emisiei. Filtrul de bandă asigură selectivitatea. Bobinele L1-L2 se vor monta paralel cu L3, dar la o distanță de 25-35 mm. Condensatoarele variabile ale filtrului sînt pe ax comun. Bobina L4 se montează perpendicular pe L1-L2 și L3. Primul etaj asigură o amplificare mare, uniformă și zgomot de fond redus. Bobinele sînt ecranate, iar tubul ECC85 (6N3P) este ecranat numai de la soclu pînă la jumătate.
Etajul următor este echipat cu 6BA6 (6F1P), partea tetrodă joacă rol de mixer, iar trioda de oscilator local, controlat cu un cristal care generează armonici suficient de puternice.
Bobina L5 va fi ecranată, iar tubul electronic numai pînă la jumătate de la soclu. Soclul va fi perpendicular pe axul bobinei L5.
Frecvențele intermediare, mențio- nate și obţinute de mixer, se aplică la un repetor catodic, echipat cu 6AT6 (ecranat complet), iar de aici, printr-un cablu coaxial de 75 Ω, 60 cm lun- gime, la intrarea în receptor.
Reglarea
- se verifică funcționarea oscilatorului local pe frecvențe de 17 000 kHz şi se reglează miezul înfășurării L5 pentru un semnal maxim;
- se cuplează cablul coaxial la receptor și respectiv antena la convertor;
- se începe reglajul pentru banda de 14 MHz. Se fixează receptorul pe frecvența de 3,00 MHz și se manevrează condensatorul variabil de la L4 pînă cînd se obține un maxim de semnal, apoi se reglează miezul L4 tot pentru un maxim de semnal;
- se manevrează condensatorul variabil comun de la filtrul de bandă pentru un maxim de semnal și apoi miezurile L1-L2 și L3;
- se manevrează condensatorul variabil din antenă pentru maxim semnal;
- se reglează trimmerul filtrului pentru o selectivitate maximă, chiar dacă scade puțin amplificarea;
- se va proceda asemănător și pentru benzile de 21 și 28 MHz
Trecerea pe fiecare bandă se face numai din poziția condensatorului variabil al circuitului oscilant L4 și apoi se va căuta amplificarea maximă a semnalului cu ajutorul condensatoarelor variabile ale filtrului de bandă.
Extensia și acordul pe diferite sem- nale se fac din receptor.
Partea de alimentare este obținută şi a fost realizată separat și ecranat, pe o placă de circuit imprimat. Convertorul a fost executat tot pe un circuit imprimat și ecranat complet. Lucrat îngrijit, folosind piese verificate și de bună calitate, convertorul va aduce satisfacții depline, îmbunătăţind substanțial posibilitățile de recepție.
