Articol publicat in revista Tehnium, Septembrie 2002
Generatorul prezentat (figura 1) este cu frecvență reglabilă și raport impuls/pauză reglabil. El a fost realizat cu numai două circuite integrate CMOS ieftine, MMC 4011 și MMC 4017. Montajul se pretează în special pentru etalonarea aparatelor de măsură, a unghiului de închidere și a raportului impuls/pauză.
Circuitul integrat MMC 4017 (IC2) este un divizor zecimal, ale cărui ieșiri zecimale sunt legate printr-un comutator de selecție cu intrarea reset. Prin aceasta rezultă un divizor reglabil cu factori de divizare între 2 și 9. Așa cum se arată în diagrama impulsurilor din figura 2, la ieșirile divizorului, nu numai frecvența, ci și raportul impuls/pauză este împărțit corespunzător raportului de divizare reglat.
Raportul impuls/pauză la ieșirea 0 a divizorului (pin 3) este egal cu 100% împărțit prin raportul reglat al divizorului. Dacă, de exemplu, ieșirea 5 (pin 1) este legată prin S1 cu intrarea reset, atunci raportul impuls/pauză este egal cu 100%/5 = 20%.
Aceste rapoarte impuls/pauză, reglate fix, sunt independente de frecvența care este furnizată de multivibratorul astabil construit cu trei porți NAND (N1, N2, N3) ale circuitului MMC 4011.
Cea de a patra poartă a lui MMC 4011 inversează semnalul de ieșire al generatorului de impulsuri, astfel încât sunt disponibile și rapoartele impuls/pauză de la 50% la 88,9%.
În total, generatorul de impulsuri furnizează 8 rapoarte diferite impuls/pauză de la 11,1% la 88,9%.

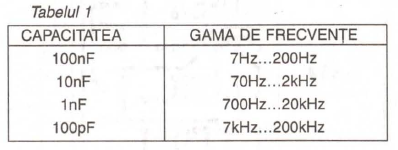

Frecvența generatorului poate fi reglată fin cu potențiometrul de 1MΩ aproape trei decade. Cu comutatorul S2 se modifică capacitatea multivibratorului astabil, putând obține alte game de frecvențe. Datele din tabelul 1 exemplifică frecvențele la care ajunge astabilul când se modifică capacitatea.
La stabilirea frecvenței la ieșire trebuie să fim atenți dacă frecvența oscilatorului (frecvența ceas) este divizată prin raportul de divizare reglat pentru raportul dorit impuls/pauză al lui IC2.

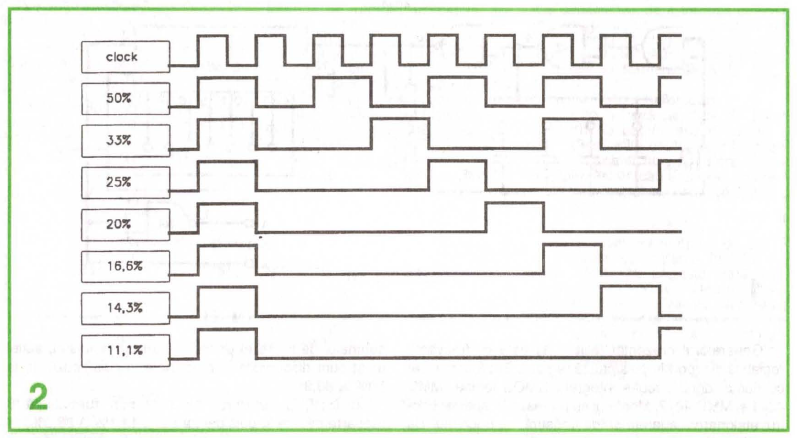

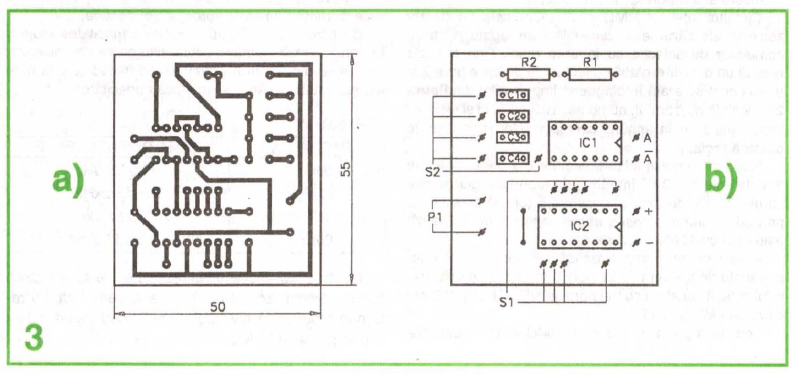

Amplitudinea la ieşirea generatorului de impulsuri corespunde tensiunii de funcţionare a circuitelor integrate CMOS, care poate fi Între 3V şi 15V. Figura 2 reprezintă impulsurile vizualizate la osciloscopul catodic. În tabelul 2 se dă distribuţia raportiJIui impuls/pauză pe cele două ieşiri. În figurile 3a şi 3b se dau desenul cablajului imprimat (1 :1) şi modul de echipare a plăcii.
